求问带有源负载的差动电路
录入：edatop.com 阅读：

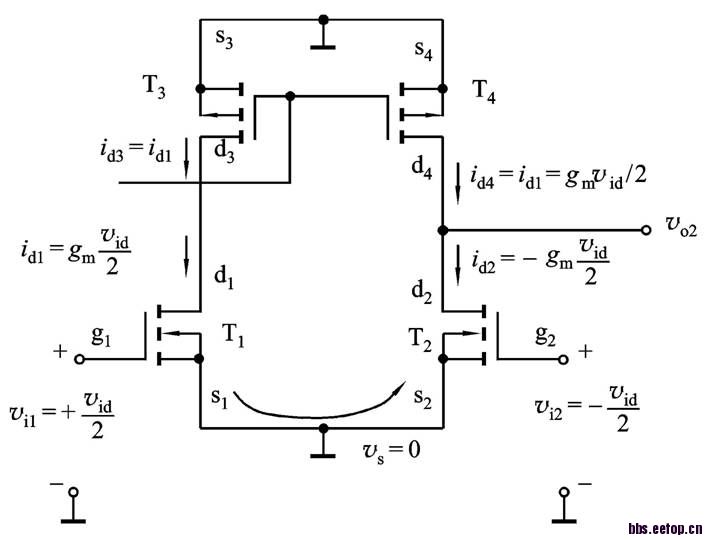

如图，一个以有源电流镜为负载的差分放大电路，基本上所有的分析过程都是：Vin1增大后，Id1增大，Id3增大，因为镜像电流源，所以Id4也增大；同时因为电路，Id2减小。怎么理解Id2减小而Id4增大?他们处于同一条导线上。
像这样分析电流增大、减小的分析是很讨厌的
最好是看小信号电流的流动分析电路
而且Id2和Id4是两条导线，他们之间引出去一个输出端
自然就是两条导线了啊
你认为是一条导线，是因为你一直看的是直流
但我们分析的是交流信号，对交流信号，这是两条导线
输出端，vo2处即使不接负载电容，也有寄生电容，rd4与rd2的差值会对这点的电容充电，从而使得vo2的电平上升，进而可能使T4进入线性区（当然也可能是由于T4的沟道调制效应）使得rd4=rd2，从而达到新的平衡状态
