关于高压BUCK DC-DC的BOOST ESD路径
录入：edatop.com 阅读：

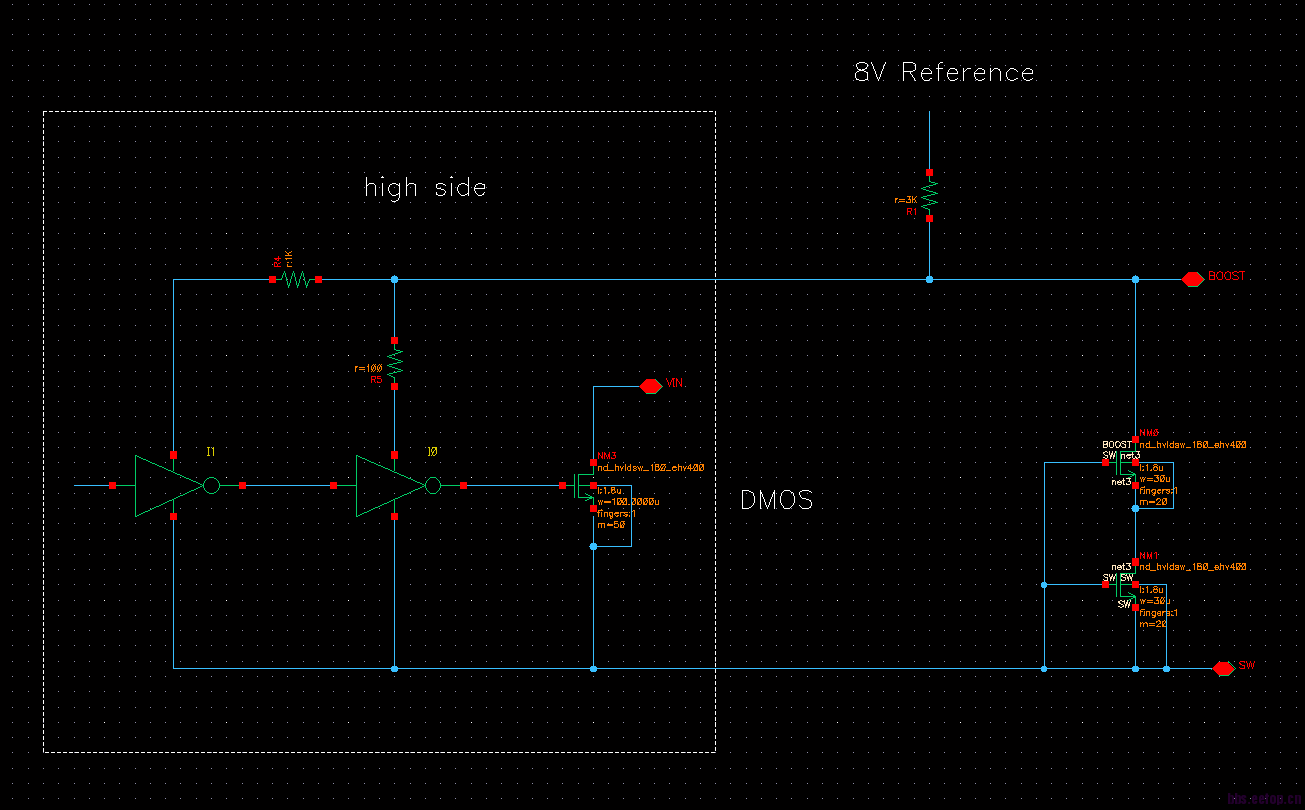

反了个20V 高压BUCK DC-DC的图片，发现BOOST和SW之间挂了两个高压管（观察layout和普通高压管和功率管不同，应该是专门的ESD管），如下图所示，
想请教下这个高压ESD管为什么不直接接在BOOST和GND之间啊?，还有该怎样仿真BOOST的ESD啊，请高手指点，谢谢！
注：上图的MOS管大小由于工艺库有问题，所以显示不出开，电阻的大小是准确的
你这个是Buck DC-DC，还是Boost DC-DC电路?Boost是上管的栅驱动还是开关节点?没说清楚啊。说详细点。你确定这个是做ESD的吗?要看你电路架构还知道，也可能是给Boost节点充电用的。
不好意思，之前没说清楚。这个是Buck DC-DC，已补充电路信息，谢谢！
它應該是有level shift 所以 不是放在BOOST 與GND之間，另外ESD 一般應都只simulate RC time constant (power-clamp)
应该是ESD protector
自己顶
