一种突发奇想的电路，不知有没有用处。本人胡思乱想的。欢迎大家看看。

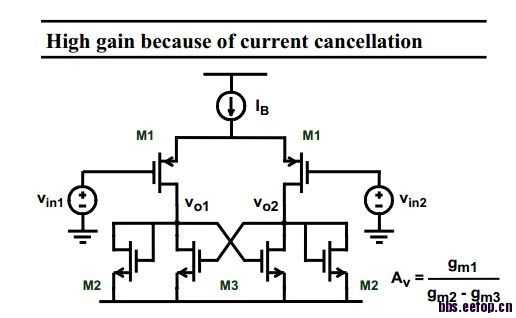

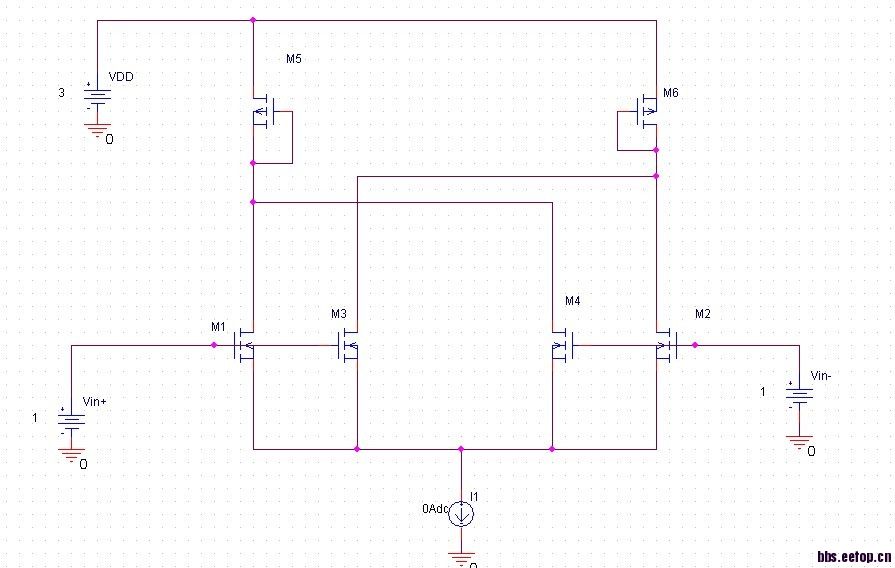

把一对mos管以交叉的形式混到负载中，理想情况下，差模增益为无穷大了,上图是三森的ppt。在下图中，我把一对mos管以交叉的形式混到输入差分对中，可以看出，理想情况下（即电路高度对称），差模增益变为零了，这种电路有什么用啊??

:L:L:L

    前辈想说什么?

想说的是，这点路看着让人挺开心的

    不只有用处没。我把开心二字删掉了。

有这总电路, 在DC-DC里

    那时运算缩小器吧，嘿嘿

    反过来说差模不为0说明匹配不好，因此可以检测你工艺偏差和版图质量。

Cmfb，，，

    小编就你好，第一张图是在《模拟集成电路设计精粹》这本书的第几页出现的，谢谢！

M1、M2尺寸相等，M3、M4尺寸相等。M1（M2）的尺寸大于M3（M4）的尺寸，这样就是一个gm-cell了。很早就有的电路了。

    chapter 3,0332

    那算我学识太浅了，话说三森好像没有讲全所有经典电路

    测试用的啊

哈哈，确实是个cmfb，只是尾电流合并到一起了

    貌似我创造的电路已经被前人创造出了，真讨厌前人。

   CMFB要求能放大共模信号，这个电路既不能放大差模信号又不能放大共模信号
   我觉得不能用于CMFB
   而且difference differential amplifier用于CMFB需要参考电平，这个也没有
   如果把它看成是gilbert cell，也不是这样用的
   至于6楼提到的用于DC-DC，就不太清楚了，可能有吧

    呵呵，小编说的是。我没说清，应该是看着像CMFB，实际不是，cmfb有vop、von和vcm3个电压，这个电路实现不了

    那这是个废电路啊，我好不容易想出来一个这，到最后一点用也没有，白想了。呜呜呜

很有意思的电路，内外尺寸比例1:1的话，差分增益是‘0’。
外尺寸大于内尺寸是负增益，外尺寸小于内尺寸是正增益，
但是有什么用?

    我也不知道，所以我发上来供大家分享一下。

    或许还是当负载时更有应用和研究价值吧

   您好，
   能不能具体说说在DC-DC里是怎么用的?

    也许吧，话说这年头创造新电路太困难了吧。

    这个电路单独用肯定不行，只能做sensing,随便瞎想

您好，这种结构差分对一般由P型管构成（PMOS或者PNP），用作输入级，放大器或者比较器都有用到。

   你是说cross-coupled用于负载吧，在比较器中
   实在不明白你的意思
   他这差分增益为零，不考虑mismatch的话，怎么用于放大器或比较器?
   你能不能画个电路图说明一下，怎么用

   你是不是看成上面那个图了啊，要看下面那个图
   两个图不一样的
