甲乙类输出为何加一个尾电流源呢？

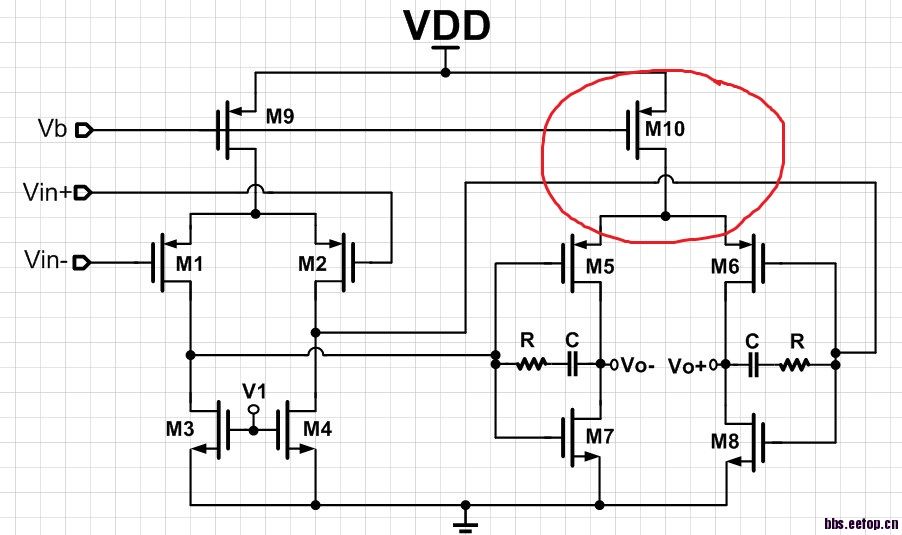

图中为何加一个尾电流源管子M10呢?谢谢，搞不懂。

之前看了一个MULTISTAGE OPAMP用到这种，文章中提到的是稳定偏置电流

你好，能否把那篇文章的题目说一下啊?谢谢。实在感觉没道理。

   It is just for symmetry reason. Think about DC voltage level consistance.
   In addition, it offer bias current for the Class AB output

   小编你好，首先谢谢你的回复。2楼说的M10能稳定偏置电流，我似乎可以理解，同样对他表示感谢。但针对你讲的电路对称性，和电压电平连贯些怎么理解呢?知识有限，还望你能继续点播，再次表示感谢。（实在抱歉，没有对你的回复及时作出反应）

加tail current在analog design最早是用来干嘛的?没错，是为differential pair提供bias current，为什么要给这个differential pair提供bias current?因为只要保证differential pair在sat region，其gm就独立于栅极的输入电平，增益在大范围内保持近似恒定。
推广到你的问题里面，我的想法是，为了让output stage的gm不与第一级输出电平相关。

   very good remark ！

请教一下第二级的电阻电容是miller补偿吗
这个电路一般应用在什么场合

文章已发    class AB 结构一个很重要的功能是提高slew rate，加个尾电流会限制正向slew，让我不理解这里class AB有什么作用

    是的，补偿是电阻调零米勒补偿方式，我把他用在滤波器里面的。谢谢你的关注。同时谢谢上面同仁们的精彩回复。

    多谢指教。
    同时感觉9楼也说得对，M10似乎限制了Slew Rate +

像是BTL原理。
这种设计可能是针对特定负载的

2楼和6楼讲的非常好啊，学习了。适用于低压，宽输出的应用。
