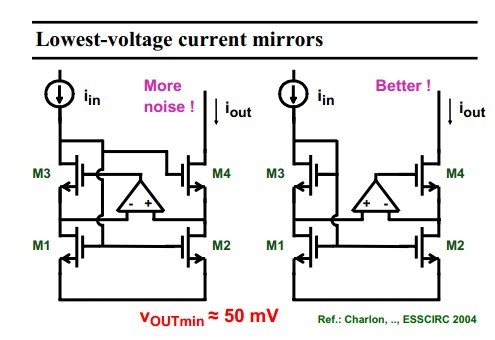

关于这两个电流镜的疑问。
录入：edatop.com 阅读：
看起来感觉左边的电流镜输出阻抗没有三森说的那么高啊，而且我感觉如果在iout端加一阶跃电压，左边的电路的输出电流会出现振荡吧。
左边的电路算是两级opamp， 输出端的信号通过opamp控制reference ibias，然后在mirror 到iout，这个太复杂了，loop太长，当然有stability issue。右边的bias就是提高iout的输出阻抗，跟gain boost opamp一样
右边的好理解，左边的电路从iout端看进去输出阻抗好像远远不如右边的电路啊，你看，在左边的电路中，当m2漏端电压上升后，m1栅极电压下降的趋势好像不明显啊，所以说输出阻抗应该很小才是，这样的话他就不能用作电流镜了
学习
