这个运放跨接电容如何等效？
录入：edatop.com 阅读：

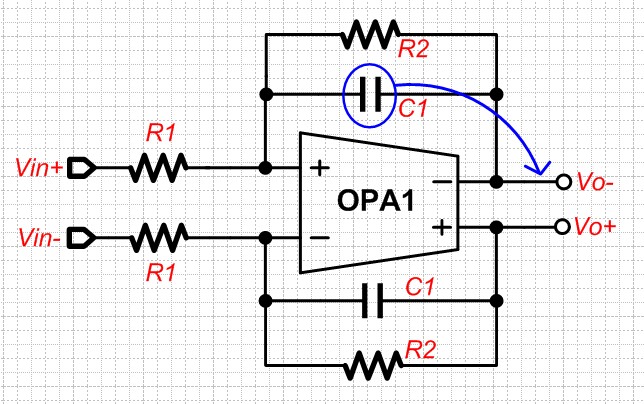

图中运放OPA1待设计，可是蓝色圈圈标示出的电容C1，等效到将要设计的开环运放OPA1输出端子负载是多大呢,按照什么原则? 这个死问题好困惑啊，哎。还希望得到大家的帮助，谢谢。 不知道有没有这方面的文章加以介绍，如果有希望能推荐一下。谢谢
帮帮忙吧，谢谢啦。这个问题评估不准，运放不好设计啊。
图在哪?看不到图啊。
木有图啊
马上补上了图，谢谢，麻烦你在给看看
miller effect
应该就是个一阶低通有源滤波
从阶越响应看，电容充放电荷和输出对地的电容没差别
从带宽看，运放的开环单位增益带宽要远大于滤波器3db带宽，至少10倍吧
仿ac时，从输入断环就好
当然为了thd好，运放第二级电流要足够以保证slew •••
这个电容是C1=2pF，看来按照米勒等效，设计运放时，负载电容大概也就是2pF在多一些吧。谢谢，运放GBW这个问题始终我感觉没有个统一说法，有的10倍，有的还不止这些。还有个问题，三级一阶级联滤波器，不知道为什么第一级运放GBW往往做的很大?不知道GBW的选取和某级增益是否有关?真不想把这些问题留到工作后才有个说法。

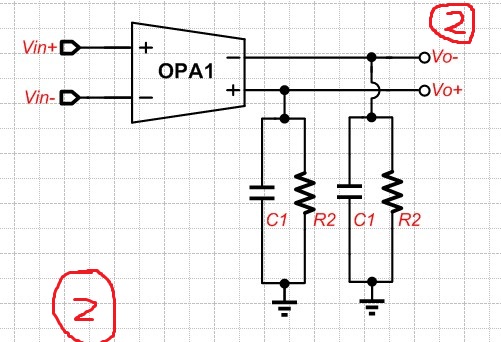

最终运放OPA1是按照这样的跨接等效方式设计的，如图2所示，米勒效应吧。
不明白为什么一定要等效?直接测不行吗
问题是这样的，现在我需要设计这个运放OPA1，所以需要考虑OPA1的带负载情况。谢谢你的关注。不知道你是否关注过，运放OPA1的GBW选取和这个一阶低通滤波器的增益Gain是否有关呢?有没有相关文章提到过这个问题呢?如果有，还望推荐。
