求问tspc电路里的buffer

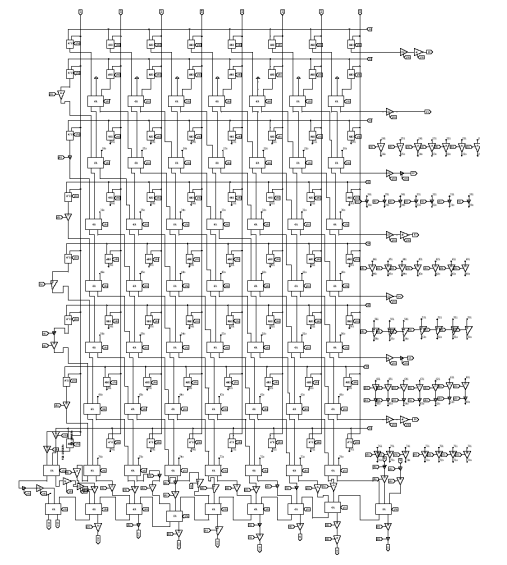

老师交给小弟做一个tspc的8*8乘法器，对于这种动态电路小弟不是太明白，而且论文里的图太不清楚了。
有人告诉小弟电路里的三角形模块是buffer，那么tspc里的buffer是怎么构成的?paper里没讲，我觉得这应该是常识性的东西吧?求各位大牛指点。

两级反相器

   继续求问，那么图中的三角形符号其实代表两个反相器是吧?有的地方两个三角形级联意味着需要两个buffer?

说对了，buffer越多驱动力越大，信号越陡，当然尺寸要逐级加大

那么这个使能端接到时钟上的buffer工作的时候是不是会有一个时钟周期的延时?对这种tspc电路来说。

嗯，为了数据同步

但是我觉得这样的8*8的乘法器，p[0]=a[0]&b[0]在算的时候要比p[8]、p[15]什么的快很多个周期啊?因为加法器、与门都需要一个时钟周期才能给出输出，我觉得。p[15:0]的各位可以同时输出吗?

如果你每个周期运算一次，就可以串行输出，如果你要所有位一起并行出，那那个en不应该接clk，而是接系统发来read信号，read一来，把所有位一起读出来，前提是你数据准备好了

继续求问，这样的buffer带有使能端，如果是两级反相器级联的话，需要一个还是两个时钟周期才能给出输出?
