求教 噪声问题

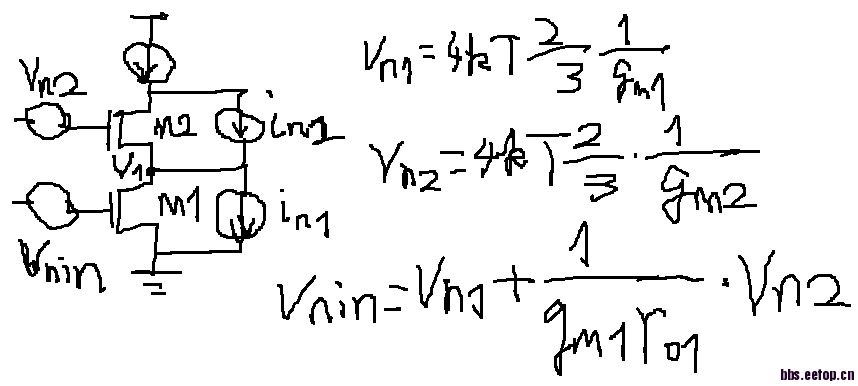

   如上图，Vn1和Vn2分别为M1，M2的噪声等效到各自栅极的噪声电压，那么M2的Vn2到V1节点相当于source follower
   然后再等效到M1的栅极，就要除以M1的增益GmR，R为V1点的对地阻抗。这样，M2的噪声贡献就可看到是很小的

不错，不愧是卢汾门下弟子。

    版大我有个疑问，若是你上面的电流源输出电阻超大，M2的噪声还是这般计算吗?
是不是M2的噪声电流要留到M1?

    细心的人会发现我这个公式写的有些问题，v1n
和v2n都是应该带平方的，才能和右边的相等。噪声这个东西本身就是个能量概念，不好说谁流向谁。cascode只有在电流源电阻看成很大时，他的噪声贡献才能近视忽略，这是由M1的低频增益决定的

二者到输出的噪声带宽近似一样，但增益不一样

谢谢！

谢谢，受教了

m1管子栅极接地，受控电流源开路，m2噪声电流自然无法形成输出

学习，学习。

学习了。

学习学习 运放的noise啊
