pll open loop behavior simulation
录入：edatop.com 阅读：
如题 锁相环的开环特性 幅度和相位裕度怎么仿出来?求高手指点

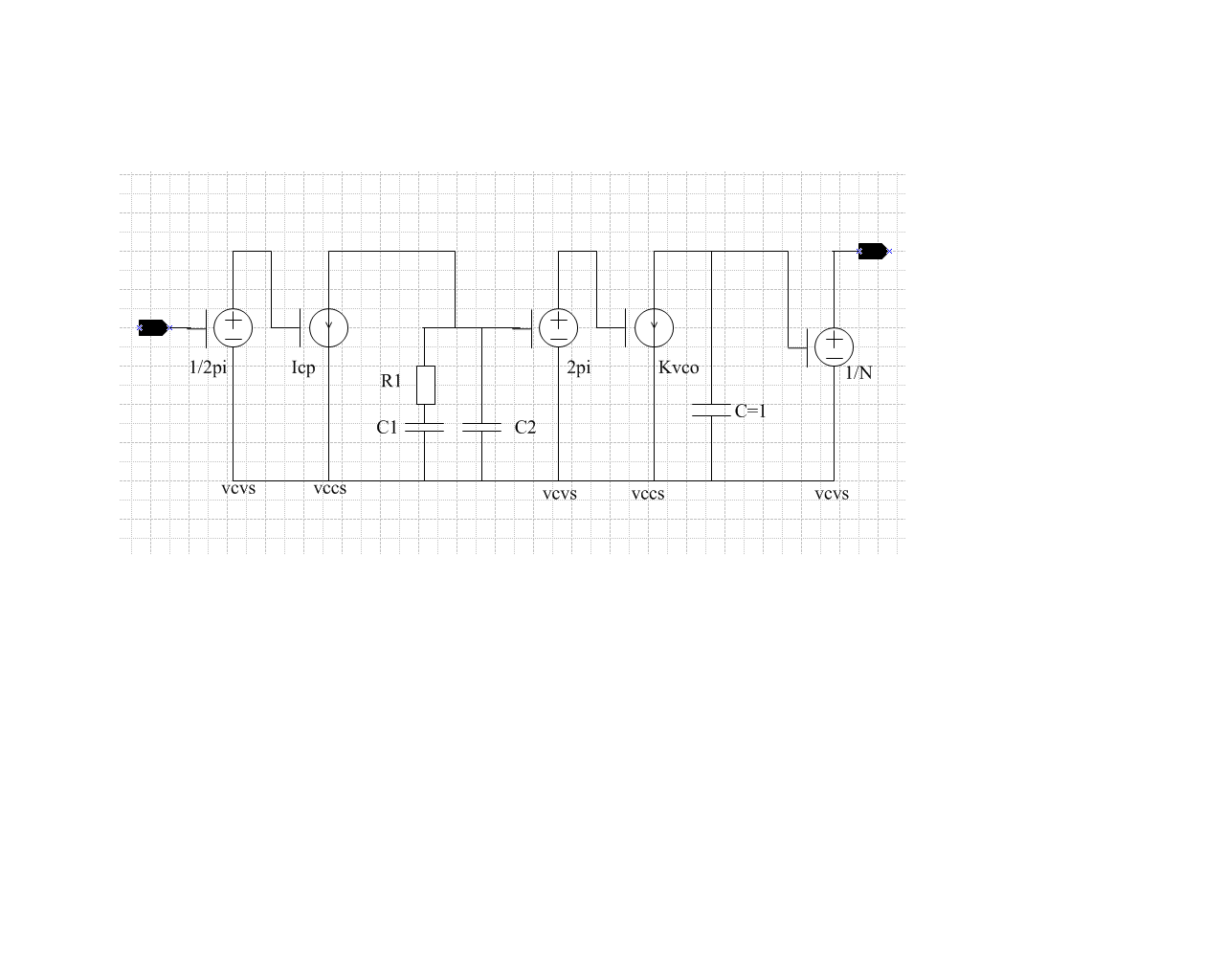

图中用vccs和vcvs建立了pll的简单模型，小编可以把自己设计的PLL中Icp，LPF，Kvco（注意模型中的单位是hz/v,如果是w/v，前面的2pi增益去掉就可以了）和N的参数加到模型中，在输入端口加ac源仿真幅频特性就可以了。
图中用vccs和vcvs建立了pll的简单模型，小编可以把自己设计的PLL中Icp，LPF，Kvco（注意模型中的单位是hz/v,如果是w/v，前面的2pi增益去掉就可以了）和N的参数加到模型中，在输入端口加ac源仿真幅频特性就可以了。
用 MATLAB.
谢谢！
非常感谢，vco那块的电容C是干什么用，怎么设置，另外 这个模型可以加噪声吗?
PLL 传输函数：
H（s）= Icp/2pi * H_lpf(s) * Kvco/S * 1/N
那个电容代表 1/S ，C=1
这个只能简单反应下开环的幅频特性，想看性能的东西，就用matlab吧。
