FFT频谱的问题

    是什么结构的AD?不会是ΣΔ的吧

   SAR ADC。这是前仿结果

    是奈奎斯特采样吗

这个东西要先了解哈 具体电路还有FFT的分析原理 再看哈你的仿真方法是否正确

   仿真方法应该是没有问题。我有对多组输入频率仿真的，其他的频率上都没有出现过这种情况。但是电路稍作修改这个频谱就变了。但是性能指标是差不多的。

   这张图的输入频率不是奈奎斯特频率啊。有时候在接近奈奎斯特频率的时候也会出现这种情况。我搭建过好几种ADC，偶尔会在某一频率出现这种情况，所以来问问大家。

    你说的稍作修改又是改的哪个部分呢，是电路内部还是只是输入源?

    很简单，比如把采样管增加半个微米啊。把输入频率变了频谱肯定也是变的哇。只是在某个频率点会出现这种情况。

有没有试过不改变电路内部，改变FFT点数之类的，结果怎样?

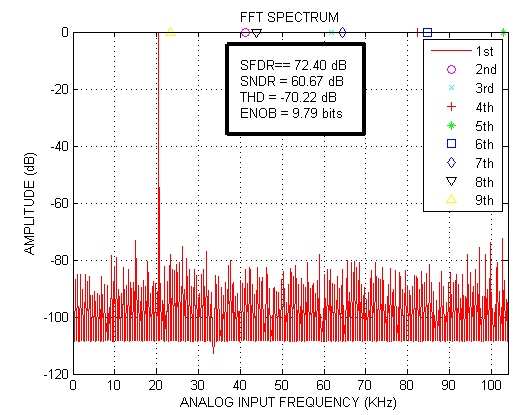

看FFT的图，你应该考虑了相关采样的问题，有时候输入频率和时钟频率选取不合适会出现这种频谱。
