关于全差分放大器的仿真规范

小编你这两个图是完全一样的啊

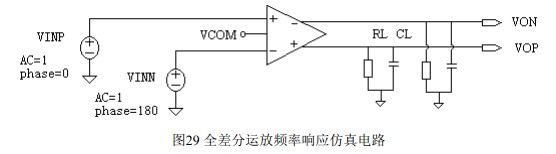

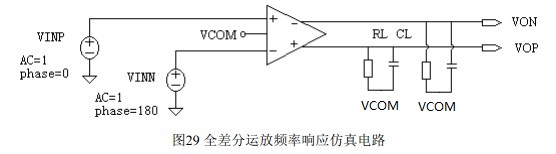

    不一样啊，你仔细看，第一个图的负载接到了地，第二个图接到了共模参考电压VCOM

    还真是，眼拙没看出来，不懂不懂

首先要清楚“负载”的定义，
其次，小信号分析，接地和接VCOM没有区别对于交流而言都是“gnd”

   同意 semico_ljj的，作AC分析时，注意把所有DC电源当作交流短路。

    这两个一样的，LZ说的差别很大是不是直流工作点没有搞对啊?

两个图从ac小信号来看没啥区别，负载接到啥电位不都是ac ground

但是交流是在一定工作点上进行的分析，直流工作点不一样得到的交流值应该不同，第二个接法才是需要的

有点蒙了 LZ说的差别很大具体指的是什么啊?

就是工作点不同导致的ac差异。具体用哪种，需要看你的运放实际使用时负载是哪种接法。
