折叠共源共栅运放，求指导
录入：edatop.com 阅读：

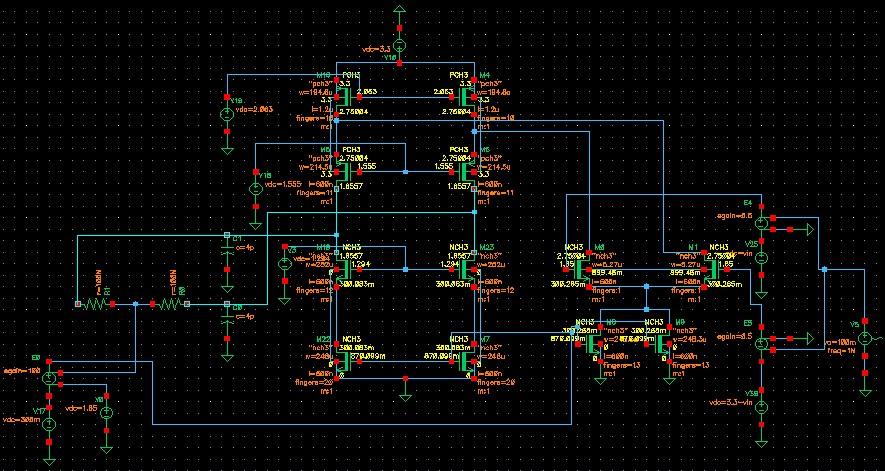

刚开始学analog IC，最近在调运放。调了个折叠共源共栅运放，可是相位总是很高，求大神们指导一下。用的共模反馈是理想的，是这个原因吗，上图！
你这个bode图还可以啊，你是想把相位裕度调低?可以降些偏置电流，把寄生极点往低频移。估计你现在的这个功耗不小。
你不是瞎扯蛋么,别误导人家
floded cascode是一级opamp,主极点在输出极点，folded 点是高频极点
当然phase margin会很高
我劝小编先把opamp的bias做好，不要照拉扎维的用电压bias，那会害死人的
Vbias不是这样给的
谢谢，这点我还是知道的，现在还没来得及用管子加进来而已
我是没弄懂小编问的相位很高的那句话，这个图应该是正常的啊。
另外，如果保证输入对的偏置电流不变的话，降低cascode那两个支路的偏置电流确实会把寄生极点往低频移啊，有什么不妥的吗? 我没否认主极点在输出端。
为什么嫌弃PM太高呢?是担心太高会影响OPA的setting time么，还是什么原因呢?求指导，谢谢
不懂 坐等大神
是这样的，要跑30M，不知道行不行啊?摆率大概也要一两百吧
不用Ibias，部好确定电压，自己估计有可能出错！
