THA仿真的问题

录入：edatop.com 阅读：

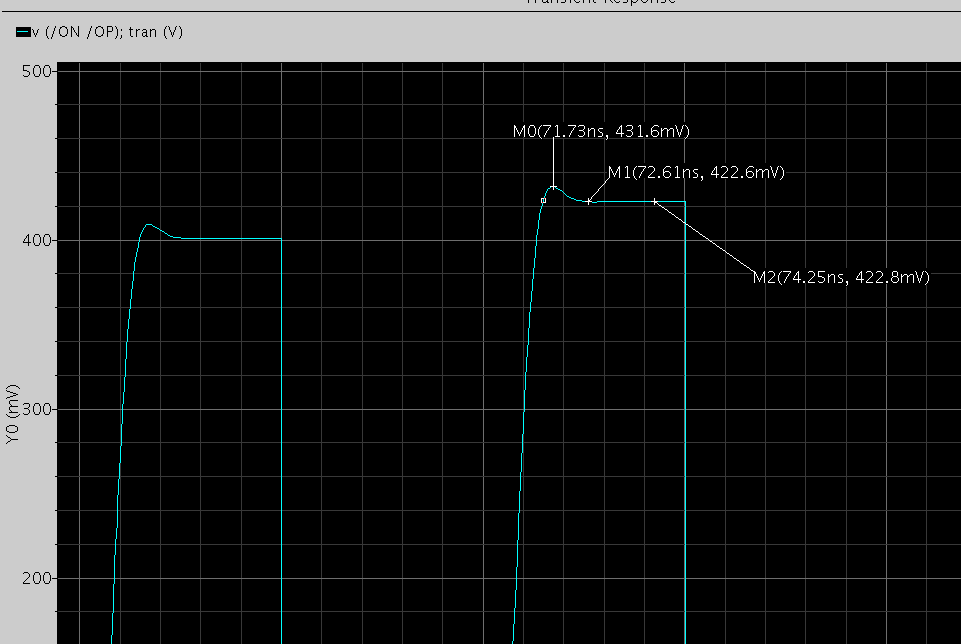

请教各位大神，鄙人做了一个flip_around结构的THA，在开关，共模反馈都理想的情况下得到的transient response结果如下，鄙人找不到出现这种波动的原因，运放为folded cascode结构，有gainboost，运放本身的单位增益带宽是满足设计要求的。外围电路的CMFB cap变大后，ripple会小一点，但也不明显，除非很大，如从100f变到300f，没有ripple，但鄙人觉得这时settle已经不够了。
