仿环路增益相位时，相移几乎从-180 开始，相位裕度从-360开始看吗
录入：edatop.com 阅读：

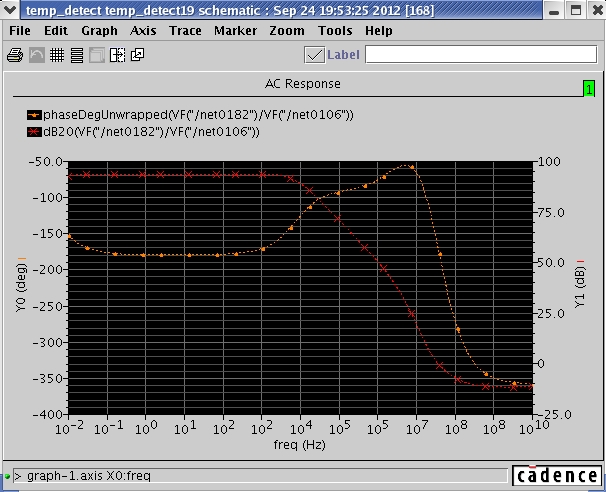

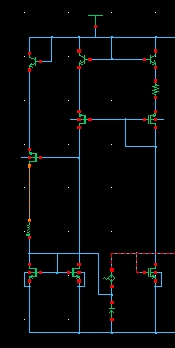

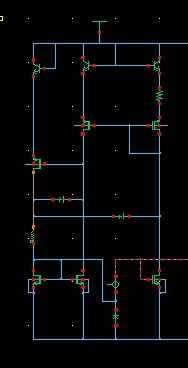

仿环路增益相位时，相移几乎从-180 开始，相位裕度从-360开始看吗,如是这样，相位裕度有差不多200度，怎么回事?是一个电流源，电路本身没有电容，电感和小信号源。因为里面存在负反馈，所以为了稳定性，仿环路增益，加了电容，电感，小信号源。没加补偿电容时，但这两个补偿电容都很小，fF级的，几乎相当没加，不知道该不该加这个补偿电容，想如果流片时，是不是利用寄生电容就可以了。相位从-180到-700度，从-360度看是不稳定的；加了补偿电容后，相位是从-180到-400，从-360看相位裕度有200度。结果如下：
电路是不是接反了? 负反馈成正反馈了?
把图发上来吧
还是负反馈稳定性的问题，模拟的难点是负反馈，负反馈防不胜防。
如果是stb仿真，图中的电压源是probe，感觉断的位置不对。这种三支路的电路应该是有两个反馈环路，公共节点应该是在左边支路上选点，比如上面mos的gate或者下面mos的gate（去右边两个mos的gate，而不是去一个mos）

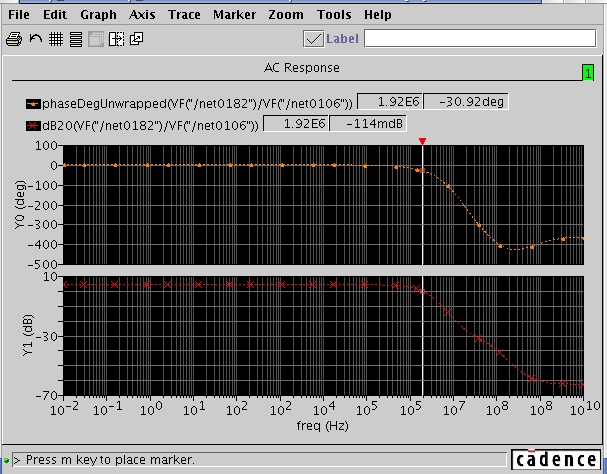

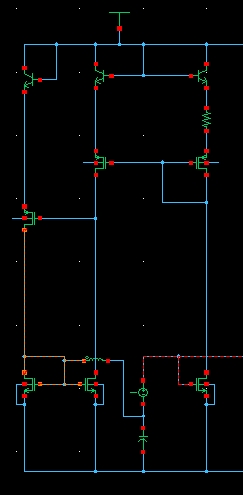

回复 5# gaojun927 电感断的位置不对，想通了吧，应是上面这样的吧,
