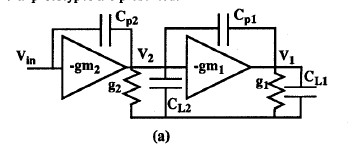

帮忙看个两级运放的拓扑图？

咳咳，gm1,gm2是电压控制电流源（跨导）。
想起某人借说的MIT面试题，电压怎么转变为电流，呵呵......

第一个表达式用节点电流和为零写方程可求得，第二个需要需要分析密勒电容。

电容看成1/sc,跟电阻一样分析节点电流就好了

    [attach]469567[/attach]
再看一下哪里处错误了?

    再看一下哪里出错了

    再看一下哈

咳咳，g是导纳，v×g才是电流，你大意了。1楼这两个公式没推导错。

    我在推导的时候发现结果有差异，也考虑到g是导纳，就是g是导纳，那么结果分母里面还有一项的

重温，练了练手，公式没错。再认真仔细点，呵呵。

右边等式是v2*(-gm1),不是（v2-v1)*(-gm1),第二个等式分母第一项和第三项貌似是错的，g当跨导算
