VCO的相噪测试曲线为什么是平的？

    你在仿真时看到的应该是VCO的相位噪声，而测试结果是整个环路相位噪声。这时的相位噪声不光有VCO的，还有很多带内噪声，所以结果就不一样了

设计的电路就是一个VCO，不是PLL，所以感觉这个测试结果不正常。这跟测试仪器的带宽有关系吗?

我想问一下，你设计的VCO频谱测试时，是不是很稳定，能测到频偏1k位置?

我最近也设计了一个VCO，正在测试，测试结果是随着频偏的增大相位噪声基本上呈下降趋势，跟仪器的带宽应该没关系。

给出的波形有1k频偏的,还算比较稳定,相差在几个dB左右.

测试了多次,都是这个结果.真的不知道问题出在哪里?若不是仪器问题,那还会有什么问题导致平的相噪曲线?

如果你这个噪声是PLL环路输出的话，那绝对牛。

问题仍然没有解决，请牛人指点，急！

    你在测试的时候，频谱仪需要设置span和RBW，把span设置的小一些，RBW的精度设置的高一些再看一下。1KHz offset有100dBc的相位噪声，也太牛了，不太可能

可以上传下vco测试方案么，刚接触有关测试。

我们属于片上测试，不用封装的，要在探针台上测试。然后找到需要的测试设备，就可以开测了。

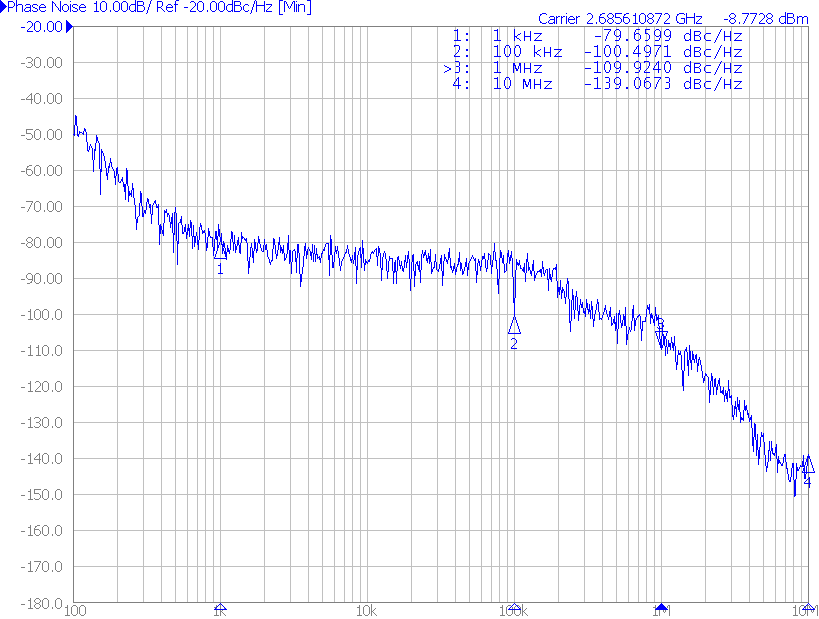

再看看这张图片，虽然工作频率不同，但是结构是一样的，1k到100k偏移频率的曲线还是平的。难道与工艺有关?我用的是HBT管子搭的VCO。

phase noise

第一张图结果是怎么测试的，说说背景，数据绝对牛，这么多年没见过比这个牛的。
第二张图到是接近实际
