关于bandgap仿真结果

录入:edatop.com    阅读:

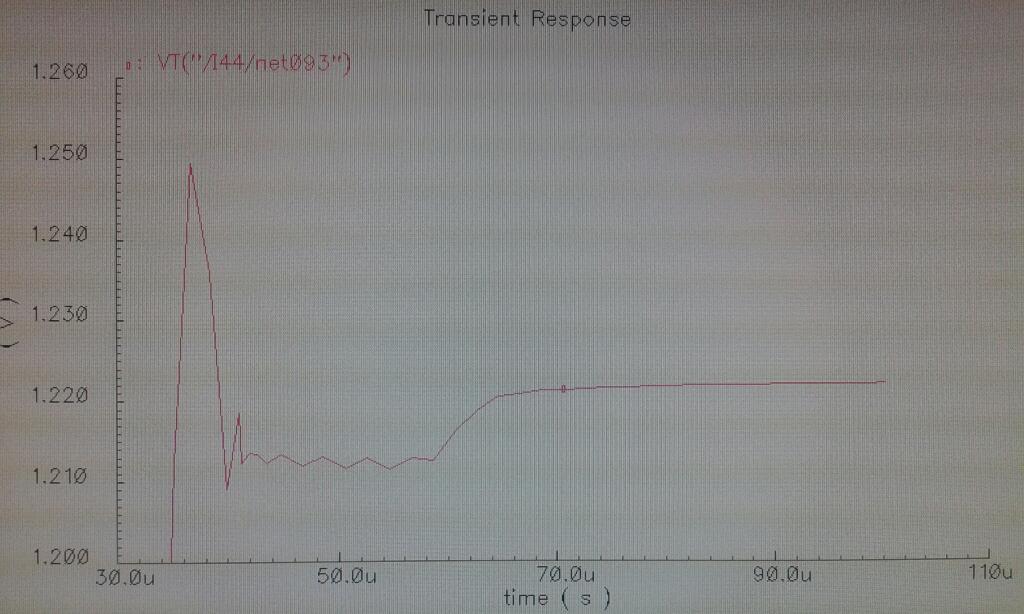

图片是bandgap的输出结果,为什么前面一段会凹下去?



仿真条件是power从0~4V(时间是0~100us)变化,
跑tran的结果,但是这个看起来稳定的值比DC的结果要高出20mv,
请大牛分析一下,为什么?
谢谢!

环路稳定时间过长!

几个us就应该稳定下来吧。

环路带宽低,电流小。

仿真的精度也会有影响的

如果Ibias 能有2u~5u以上,应该10u以内就能稳定住

除非你负载有很大的Cap

启动电路怎么做的?

看不懂!
