HI,
現在在學class-ab輸出級，我選用的電路如圖一，P3和N1設計流過20uA，根據所學的知識在靜態時N0和P4都因該流過10uA，可是事與願違，
P4只流過1.5370uA而N0流過18.7493uA，用spice的.op求出每一個mos的操作點如圖二、三，請問這一個問題要如何解?
謝謝
現在在學class-ab輸出級，我選用的電路如圖一，P3和N1設計流過20uA，根據所學的知識在靜態時N0和P4都因該流過10uA，可是事與願違，
P4只流過1.5370uA而N0流過18.7493uA，用spice的.op求出每一個mos的操作點如圖二、三，請問這一個問題要如何解?
謝謝
圖一

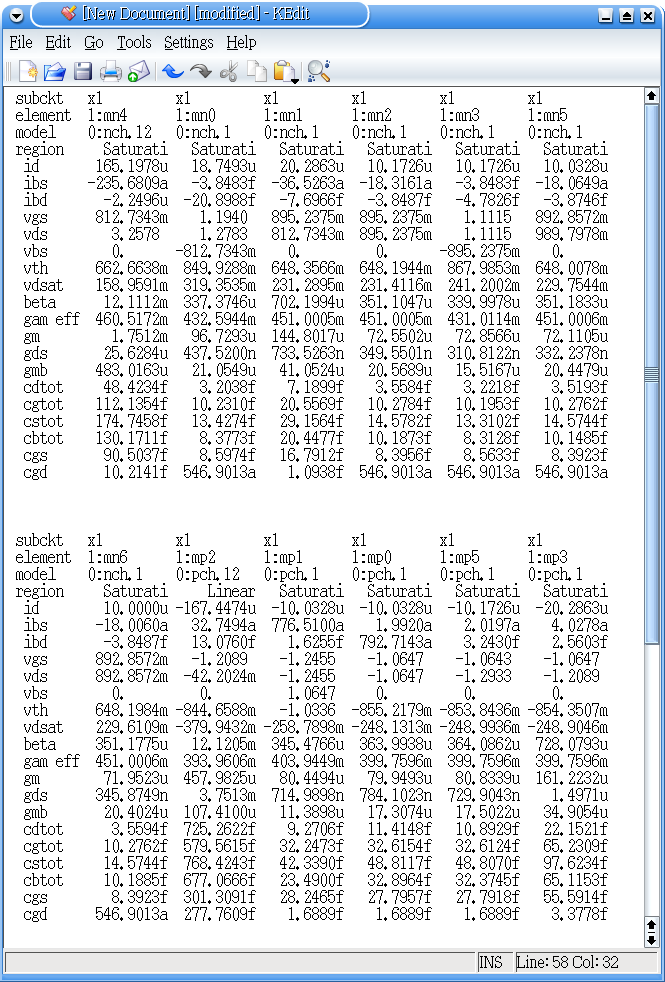

圖二

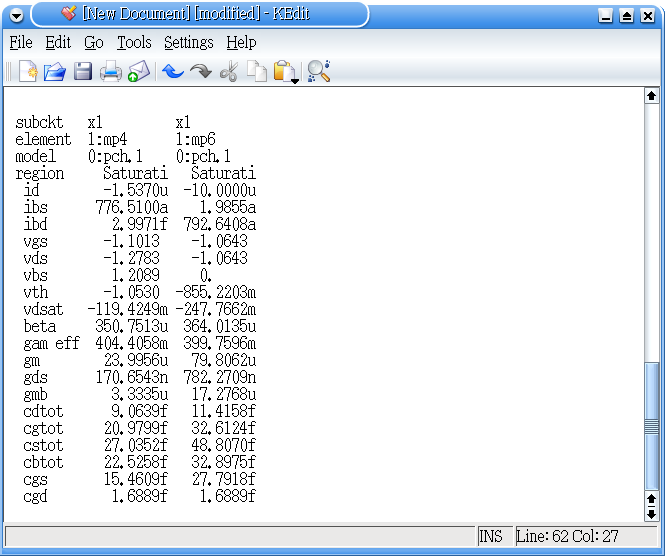

圖三
你的opamp 没有bias 好
所以class ab amp 是偏一边我還沒接OPA，指單純練習class ab，新手問題多。
how to design ?！
这个电路有reference么?
P3，N1电流不相等，这里就会有高阻点漂的问题，类似需要工模反馈的那种申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习本站推出的微波射频专业培训课程。
