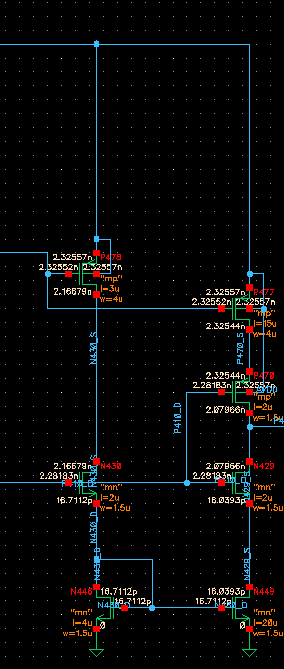

求个电路的作用

描述一下应用环境吧?
上下电流镜管第二级是第一级的5倍，但是输入nmos size相同
这样输出级上下管子大概率工作在线性区，所以应该不是一个线性的应用
是CML信号到CMOS信号的convertor么?

    大信号就是反相器，小信号是放大器，估计是运放中的输出级。

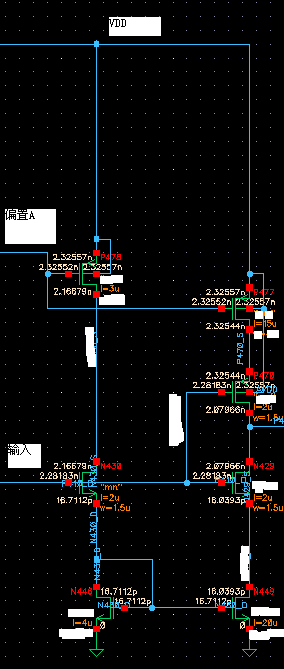

    的确是一个输出级  那前一级就是后一级的偏置了呗?  会不会有其他的作用呢?

中间的用作开关

Pbias电流远小于Nbias，输出电流能力不一样

后面挂个电容做延迟?

应该是ramp 产生电路，上下的Nmos，Pmos 分别是电流源，中间两个用做开关，栅极接pulse信号，后面应该接一个电容或mos电容。
或者是一个延时单元。
需要给出更多的电路才能确定。

幾格可能.
1.  前面說 ramp or saw waveform , 充放電不同電流.
     or  L=2um 是小電流 對電容充放做  delay circuit
2.   前面說 运放中的输出级 Operation Amp 中間 類似 class AB ?
