大PMOS管如何通过电池电源给VDD放电
录入：edatop.com 阅读：

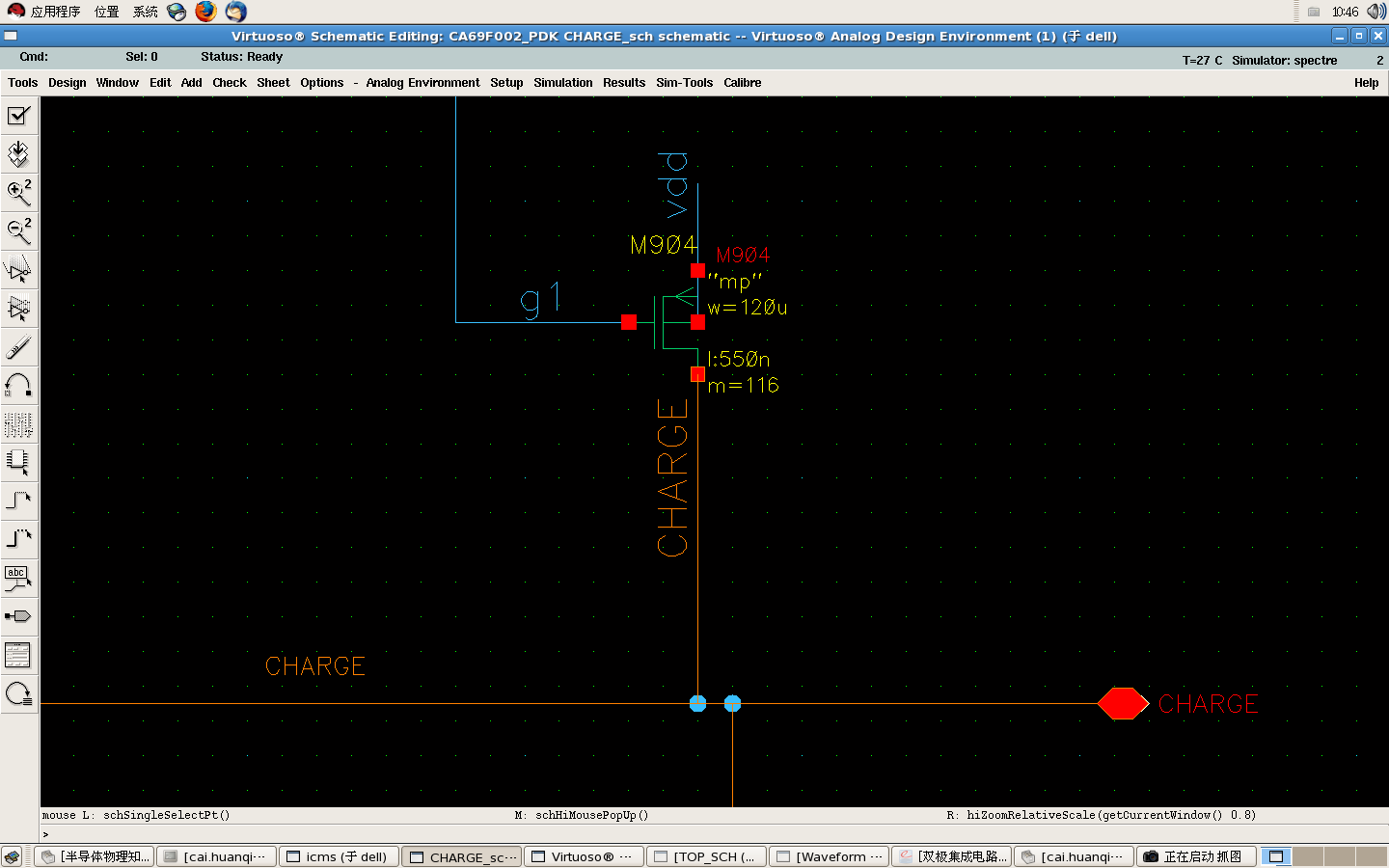

请各位大侠分析一下,这个大的PMOS管是用来给电池充放电的,CHARGE端接电池的正极,约为4.2V.
VDD端是IC的电源端.
当g1端为一个固定电压时,VDD接上5V电源,这时通过大PMOS给电池充电;
当VDD同5V电源断开时,这时就靠CHARGE端的4.2V电池反向给VDD放电,让VDD维持一个电压.此时的g1端电压无论多大电池都可以向
VDD放电.有些教程描述是将此大PMOS等效一个PN接,PMOS的漏端为P,源端为N. 请问在工艺上是如何实现这一点的?其原理是怎样的?
谢谢！
