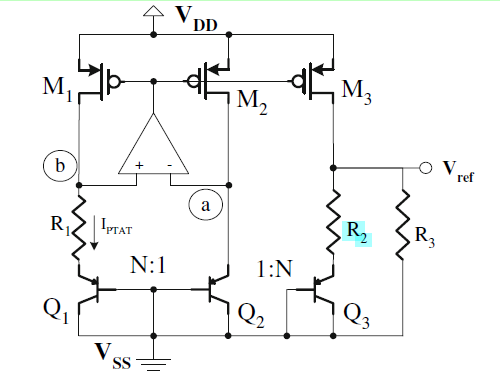

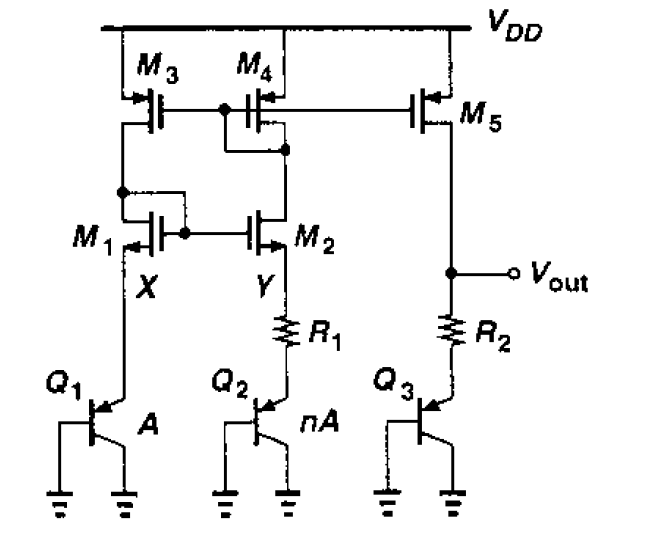

无运放形式的BANDGAP与有运放的BANDGAP那种好？

当然是第二种好，第一种由于沟道调制作用，输出受VIN影响较大

从环路增益，误差，功耗等综合分析，2种各有优势，主要看设计需求。

IC 很多指标都是trade off 的

有没有相关论文，对这两种结构对比的?

有运放的缺点是输入失调影响较大，无运放就不知道了

第一种功耗很低

无运放的温漂非常差，根本不能用的，只有在书里才会写写啦。

    不是吧，其实用的还挺多。至少在几个大公司的成熟设计中都看到过。

   这个是乱扯，无运放的很多偏差也就十几毫伏，很多地方还是可以用的，这东西具体就是看应用了，无运放的功耗小，bg一般不能shut down，无运放的可以提高待机功耗什么的

在intersil的芯片里面见过无运放的CMOS bandgap,
有些bi-cmos bandgap (用npn做匹配)除了用电流镜，还有其它反馈环路和支路，这种应该不算无运放吧

    不好意思，说的太随意了，遭批评了呀，的确是看应用，精度不高的话的确可以用，但是像DAC这些产品中还是要用OPAMP+chopping之类的。

    这个回复估计还是太随意了。你真的是看过别人的design是用bg+chopping?

    请问intersil电路有没有用cascode或其他技术以提高精度，每一路bjt电流大约多少，测试结果怎样，谢谢。

不好说

PMOS和NMOS都用了self-cascode ，△VBE流过的电阻是4k，没测试过

    因为一次做DAC，有机会请教了专家，那个人曾经在美国ADI工作了20几年了，产品级dac的bandgap确实要做chopping。

    也要看是产品类型吧?很多用在通信SOC的DAC不需要bandgap chopping. 你请教的ADI 专家是做那种产品线的?

难道高精度的bandgap必须用chopping?有做过的吗?求指导

    我不是很了解，但公司已经上市了，确实是位业界牛人，不好意思呀。我还是学生。
