时钟电路
录入：edatop.com 阅读：

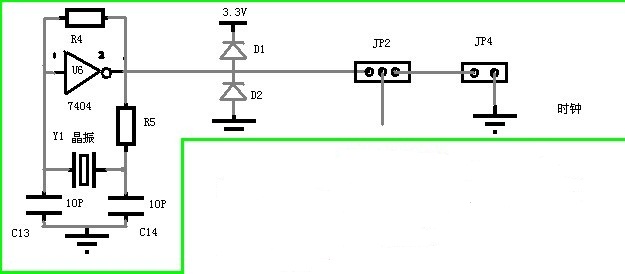

如图是一个时钟电路。请问下，（1）图中的两个反向二极管有什么作用?（2）输出的时钟电压是3.3V吗?
然后这个电路是怎么工作的，U6的电压是3.3v的。
二极管ESD
时钟高电压看U6
其中的两个电阻阻值和电容容值一般可以选择多少?U6的供电电压是3.3V
diode是ESD保护，反馈电阻的选择跟你的cko频率有关；你这块的R5是干嘛的，crystal osc里有这个电阻么?
R5是为了低频时稳定！
不是一定需要的
