哪位大侠看看，关于带隙的问题

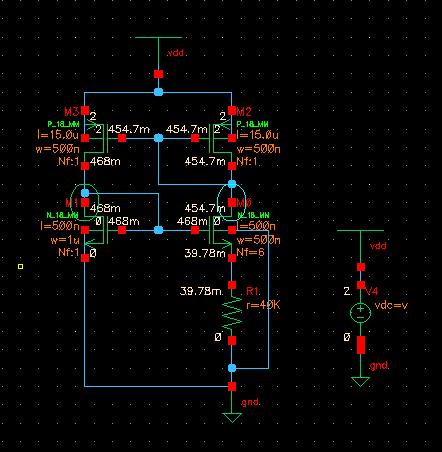

我做了一个与电源无关的的偏置，电路图如下，打算给带隙中的运放做偏置，输入为1.8到5.5V，但电流波动较大，为1uA到1.9uA，电路图如下

请问：（1）电流波动是不是太大了?该怎么改进?

           （2） 另外看文献中带隙中的运放大多是两级的或折叠共源共栅，为什么不用套筒式?个人觉得套筒相应速度可以，增益也够，只要输入范围满足不就行吗

       哪位大侠帮助一下，不甚感谢！

自己先顶顶一个！

这是个正反馈的电流源，个人认为解决办法：
1.减小Loop Gain【1/（1+gm1*R1）】
2.运放换成两级的或折叠共源共栅的（原图中的电源抑制不行），因为基准电压一般是1.205V左右（较小），而套筒式需要的输入共模电平比较大，而前两种结构可以。

这个事正反馈啊， 环路应该接成负反馈吧

他没有接错，只是psrr差，与电源相关，把channel length加大，会好一些
cascode更好

    3楼说得很对！

    恩 正解！
