用cmos构成的rs触发器仿真除了问题
录入：edatop.com 阅读：

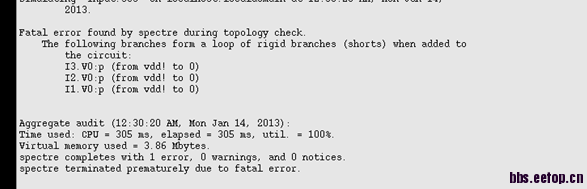

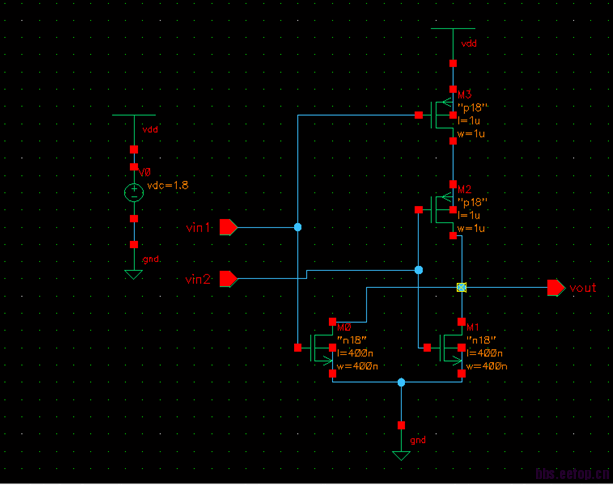

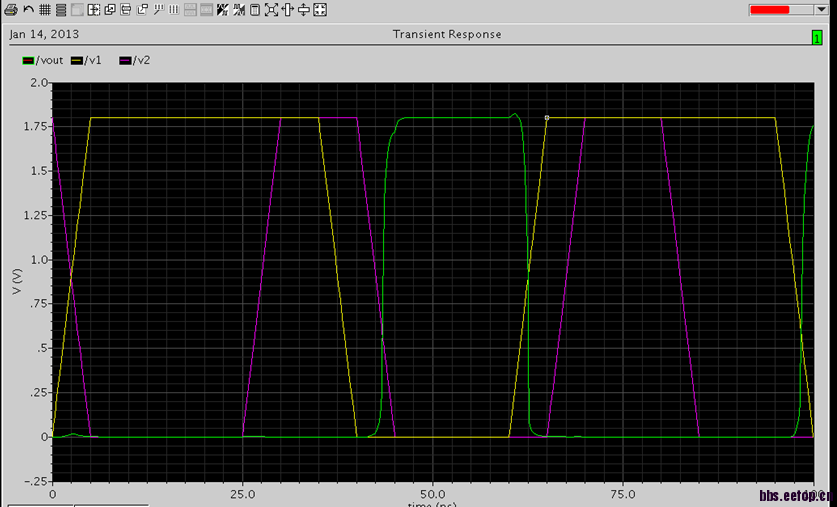

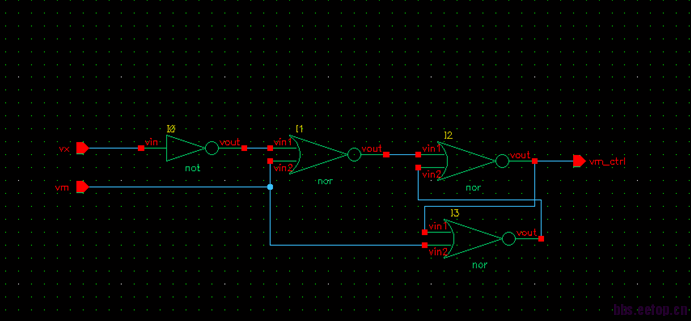

本人初学ic，用cmos构成了或非门，并且仿真了或非门的输入输出特性，是正确的。但是用或非门生成的symbol构成的rs触发器仿真时报错，望各位给予指导。下面从上到下的截图分别是或非门的电路图，仿真波形，还有或非门构成的rs触发器和仿真时报错的信息。
你每个NOR里面都定义一个vdd的原因吧，建议将每个nor中的VDD变成一个pin，然后到top level上再统一定义一次。
2#正解
2L说的不对，是因为你每个cell里面都有一个连着vdd！的v0电压源，然后在top层这些电压源连在一起短路了！你把vdd！留着，然后把单个cell里面的电压源拿出来在top层摆一个就行！
4#说的对
