PMOS Gate、Source、Bulk連在一起作用

录入:edatop.com    阅读:

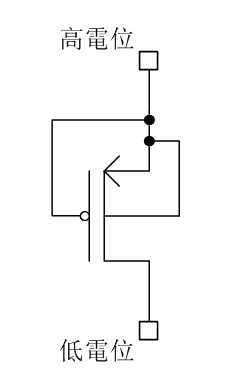

請問各位,如下圖結構,PMOS Gate、Source、Bulk連在一起接高電位,大約為4v,Drain連接在低電位,大約為1.4v,這樣的連接結構扮演的作用是什麽?貌似PMOS已經關斷、體二極管已經反偏。謝謝!


是不是做ESD保护的?

没有说明出现在滤波电路里,所以不是ESD,谢谢!

做clamp,
去antenna之类的?

不是做ESD保护用,那期待权威答案

2nd stage ESD

做fake管匹配。

这个不是用于ESD的反偏二极管?

在滤波电路中,会不会做电容?

电压钳位用的

谢谢VIP,它的确是做钳位用的。有没有接触过类似的案例,可以讨论一下。

That makes my day.

this circuit is in which circuit?
