画原理图时，NMOS，PMOS符号没有衬底时候怎么个接法？
录入：edatop.com 阅读：

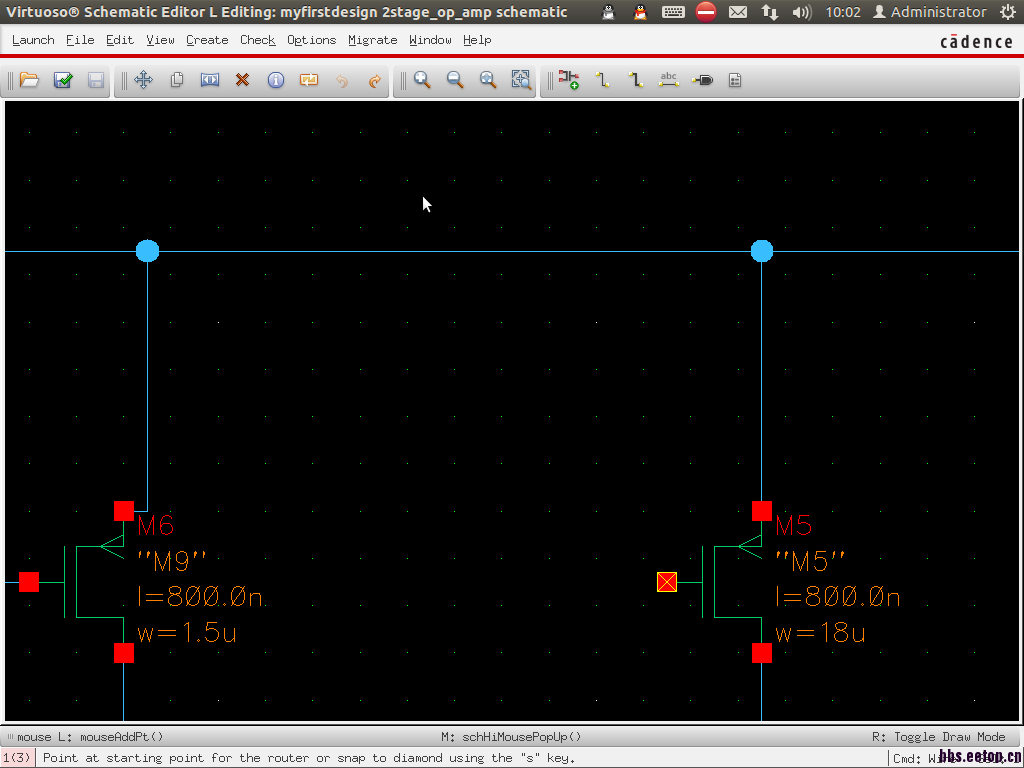

如下图：
[attach]504068[/attach]
用的是IC610自带的analoglib中的symbol，现在我想把M5的栅与M6的衬底接起来
但是当线从M5链接到M6的衬底时，光标在上面不能链接，总是自动跳到漏或源
请问怎么样才能将M5的栅级与M6的衬底链接起来
先谢谢了
[attach]504068[/attach]
用的是IC610自带的analoglib中的symbol，现在我想把M5的栅与M6的衬底接起来
但是当线从M5链接到M6的衬底时，光标在上面不能链接，总是自动跳到漏或源
请问怎么样才能将M5的栅级与M6的衬底链接起来
先谢谢了
你用的是三端的管子吧！
对的
三端管子，怎么接
三端管子默认PMOS衬底接vdd！，NMOS衬底接gnd！
看看Cdf里怎么写的
三端的管子默认好像是接到源极，如果想自己定义，还是改成四端的吧！
用4端MOS
必须自己产生一个4端的symbol.
Model也得支持4端。
用PMOS4不就行了
