求助：ultrasim仿真VCO，瞬态输出直线？
录入：edatop.com 阅读：
求教各位：
最近仿真VCO，用cadence的spectre做瞬态仿真时，仿真时间是50us，tran的options中maxstep设置为10ns即可正常起振

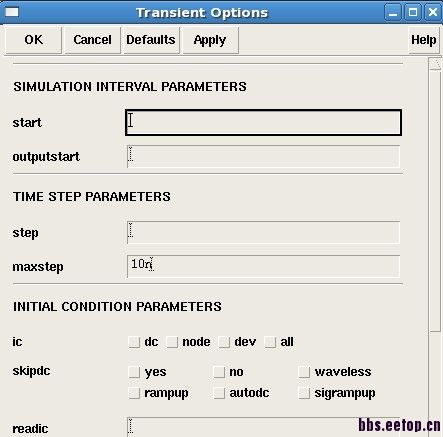

spectre的tran的options
spectre仿真结果

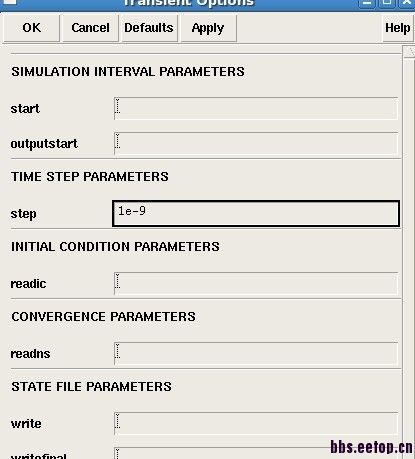

ultrasim的tran的options

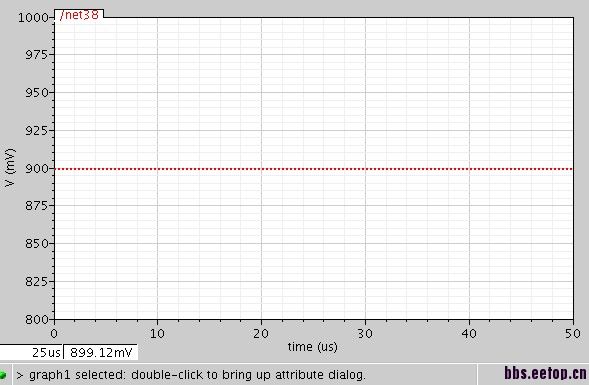

ultrasim的仿真结果
由于整体电路还有一部分数字电路，spectre仿真太慢，所以改用ultrasim，由于仿真tran时，options中的time step parametres为1e-9，所以就没改动，其他都按默认设置仿真，结果是一条直线，真心求教各位应该如何设置ultrasim的仿真步长?在哪里设置?
最近仿真VCO，用cadence的spectre做瞬态仿真时，仿真时间是50us，tran的options中maxstep设置为10ns即可正常起振
spectre的tran的options
spectre仿真结果
ultrasim的tran的options
ultrasim的仿真结果
由于整体电路还有一部分数字电路，spectre仿真太慢，所以改用ultrasim，由于仿真tran时，options中的time step parametres为1e-9，所以就没改动，其他都按默认设置仿真，结果是一条直线，真心求教各位应该如何设置ultrasim的仿真步长?在哪里设置?
option没有选好吧，可以选spice精度或是analog 还有speed等选项在ade里面
