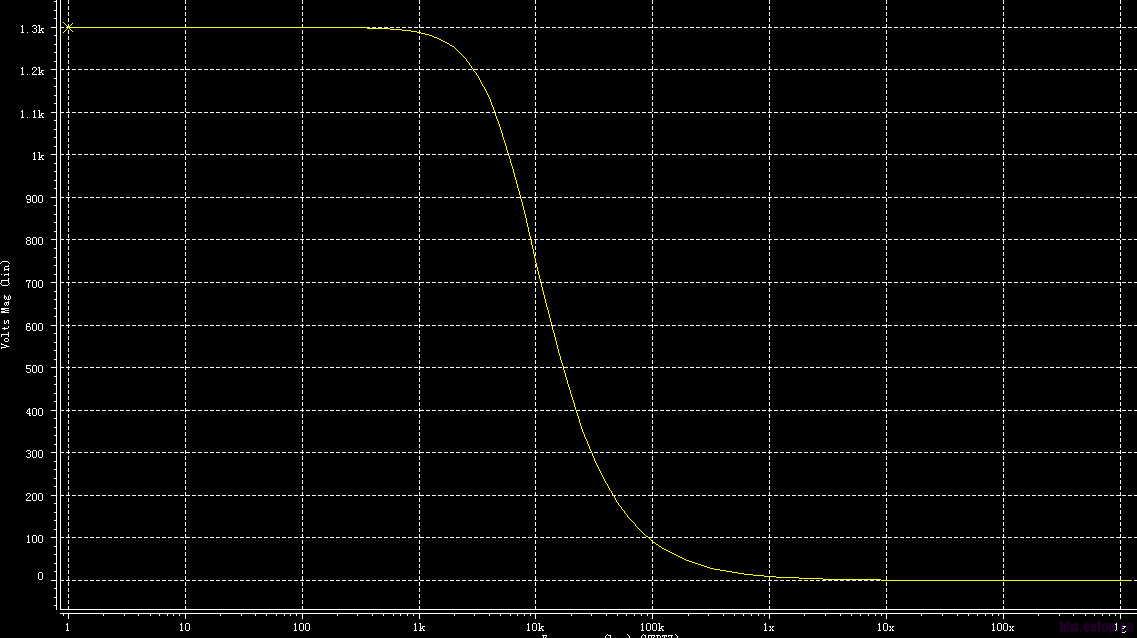

仿真的一个折叠共源共栅放大电路，开环增益图是这样的，增益为什么这么大呢，可能错误在哪里?
才82dB，很正常，没啥问题
1.3K就大了啊?那90dB以上的怎么办。
我搞错了，谢谢回帖
哈哈 还好吧这个增益
为什么我设计的一级折叠cascode只有60多db啊
增益是对数坐标
小编太搞笑了，呵呵呵。我来陪乐了。
62dB不是82dB；开环就是这样啊，不然太小了offset太大。一阶folded-cadcode 60几个dB不小了，看什么工艺。如果0.13一下还可以了。增益不够加第二级或者gain boost
现在看到我自己都乐了，当时刚接触，大意了
怎么才一个极点啊?求解释啊
纵坐标是VM不是VDB，所以极点位置你看不出来。
