一些模拟cmos集成电路的初级问题

录入:edatop.com    阅读:

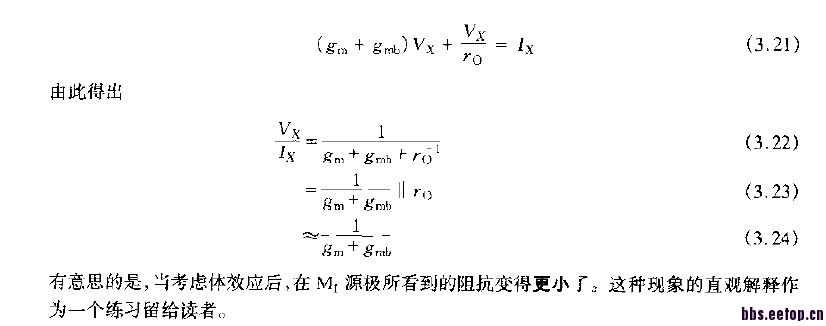

扎拉维cmos集成中的截图  P45




直观怎么解释阻抗变小呢?考虑体效应,阈值电压会增大,同样的Vx,由Id的公式,可知Ix会变小,阻抗应该是变大了才对啊?

直观看源级电阻是三个电阻并联:1/gm,ro,1/gmb。  注意:是小信号模型,体效应导致新增加一个电流源。  建议小编仔细理解考虑体效应后的小信号模型,尤其是新增压控电流源的方向



    书中说的是考虑体效应和没有考虑体效应之间的小信号阻抗对比,考虑体效应后,MOS管SOURCE端施加同样的小信号电压,引起的小信号电流增加了,所以看到的阻抗减小

3楼是正解,电流增大,所以看进去的电阻就减小了。

难道你们看不出来这种接法,所谓的电流源已经退化成了电阻吗?本来是 1/gm与1/ro并联,现在是三个电阻并联。还所谓正解,搞笑

2楼和3楼说得都对啊,只不过2楼讲得更细。
