关于带隙基准源中的运放环路的问题
录入：edatop.com 阅读：
为什么我bandgap reference中的运放环路中总是有管子不在饱和区呢，直流电流很低。虽然要求负环路比正环路的反馈系数大，但我感觉这是针对交流的小波动说的，可现在为什么直流现在都建立不了?多谢各位指教！
问题是支路中电流十分微弱（pA量级），BJT的Vbe太小导致运放共模建立不起来。
PS: 借用低压结构不是为了降压，而是为了方面二阶补偿。
在线等~
哪位大侠知道啊?
因为交直流环路都有

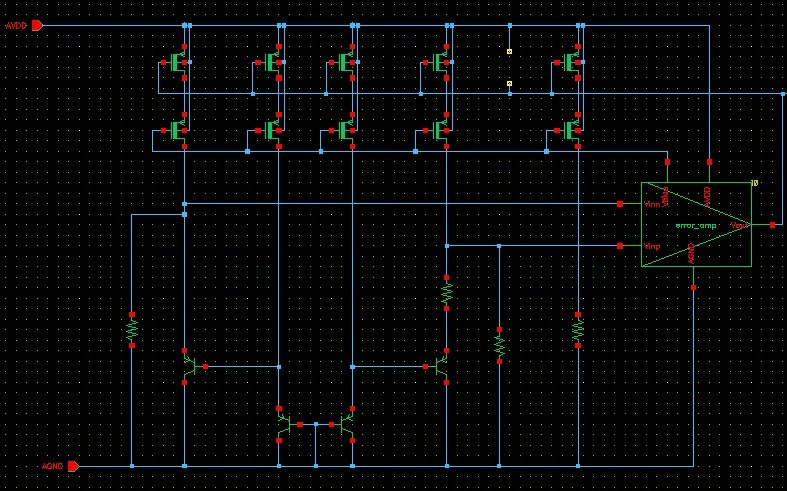

上图先。
先看直流工作点，所用运放的共模输入是否正确，电路参数设置是否正确，有没有失配的失误。看偏置电流源是不是设置正确
再说你也没有说明是具体什么地方。这让大家怎么解决。
ALVAYS
问题是支路中电流十分微弱（pA量级），BJT的Vbe太小导致运放共模建立不起来。
PS: 借用低压结构不是为了降压，而是为了方面二阶补偿。
请检查直流工作点先。看不到你的图
假定你OTA没问题 那么
1, 启动是否正常
2 产生能隙的电阻是否令正负反馈系数正确? 这种结构很要小心这个
谢谢，你说的很有道理
没有看到有启动电路
贴图就贴完整的嘛
学习中，谢谢
