方波输入微分器的输出波形
录入：edatop.com 阅读：

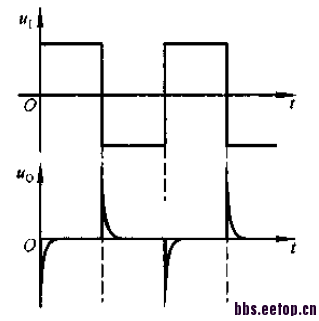

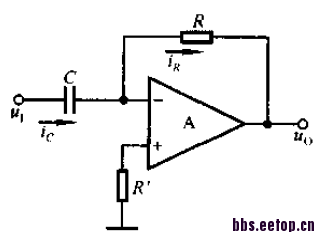

积分器的公式为uo=-RC(dUI/dt)，从这个公式算出来不是应该就是一个在转折点的冲击函数吗?怎么实际中是以E(-RC)下降，这在计算中是怎么体现出来的?我时域和频域都没办法算出这个坡度，求高手帮忙！
首先你的输入信号不会是理想的矩形波的，连续信号不能有间断点；其次，你的运放也不会是理想的。上面两个原因导致你的波形变成那样。
至于你要算的话可以这样想：ui输入1，运放的负端立刻被拉到1，然后运放负端通过R放电，直到负端的电压变为0止。类似于零输入响应。
