求助LDO中buffer的一点疑问

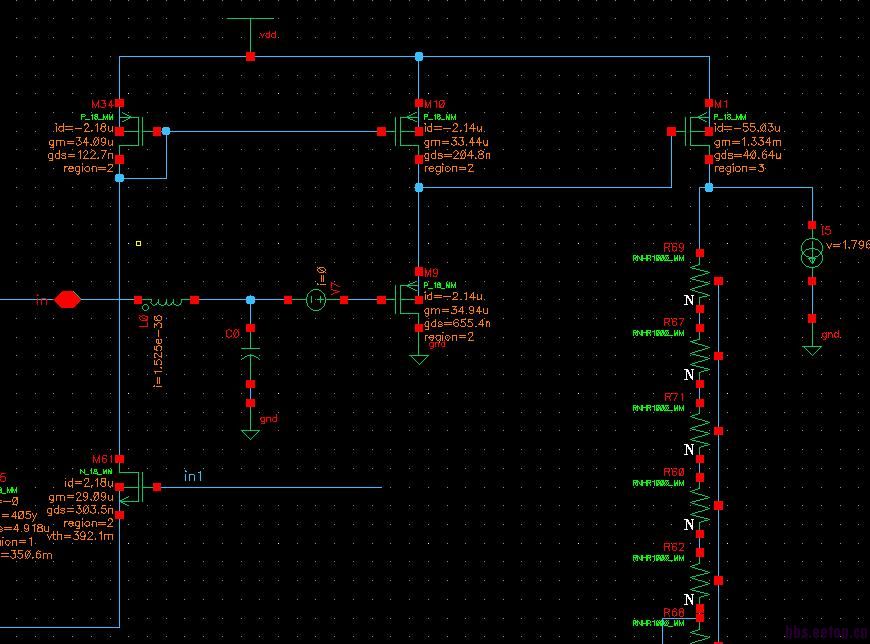

LDO中的buffer   ：有木有大侠帮忙分析一下这对寄生零极点怎么来的，谢谢

用大电感大电容隔离前一级，在buffer栅极加交流小信号，当功率管输出小电流uA级别时，

buffer ac输出曲线中产生一对零极点，随着功率管输出电流的增大零极点向高频移动，并最终对消

在功率管提供小电流时，这对零极点频率很低，会使环路系统震荡。（功率管宽长比有几万）

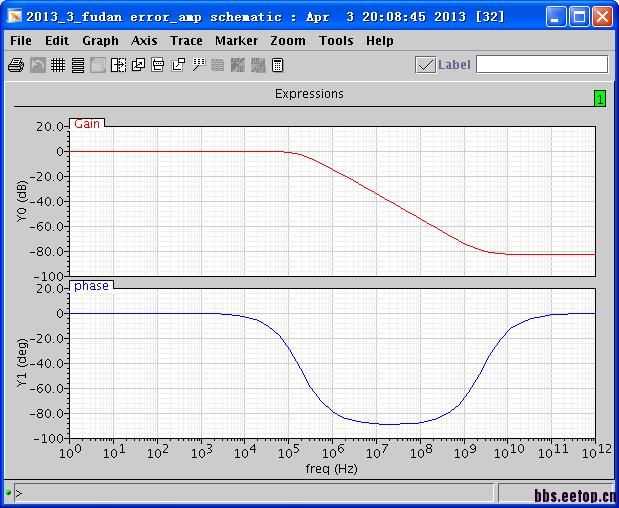

负载0

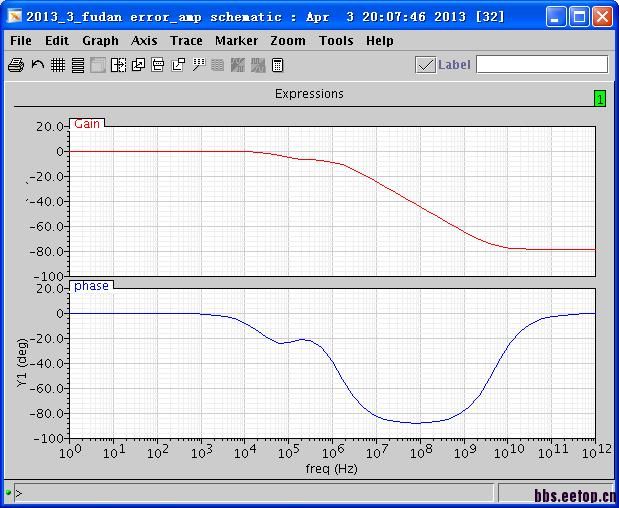

负载10uA

负载100uA

负载10mA

负载100mA[attachimg]

貌似很高深的样子，没见过这种软件啊

为什么在这点把环路断开，正常的都是在反馈处断开，FOLLOWER电流才2uA，太小了，如果你只xia想看follower,把其他因素先去掉,你仿真plot 的是输出点?

   图像是buffer的输出，隔离电路只是隔离了前一级的交流信号  就是那对零极点 分析不出来怎么出来的

貌似很高深的样子，做个根轨迹吧

扫描完成，问题解决

原来的原因呢?

   模型在截止i区不准哪，放瞬态看稳定哪
