关于仿真时差分放大器差分输出不匹配的问题
录入：edatop.com 阅读：
最近在设计高增益的差分放大器时，出现了差分输出两端的放大倍数相差较大的问题。虽然在实际的制造过程中由于不完全匹配导致差分端的不匹配是必然存在的，可是我现在却在仿真时遇到了这种情况，而且我并没有选用关于匹配参数设定方面的器件，也就是说仿真过程中两边应该是完全对称的，此外，我认真检查过了，两边确实是完全对称的。需要说明的是，我再tran仿真的过程中输出也有一点偏差，不过大概只有0.001v.

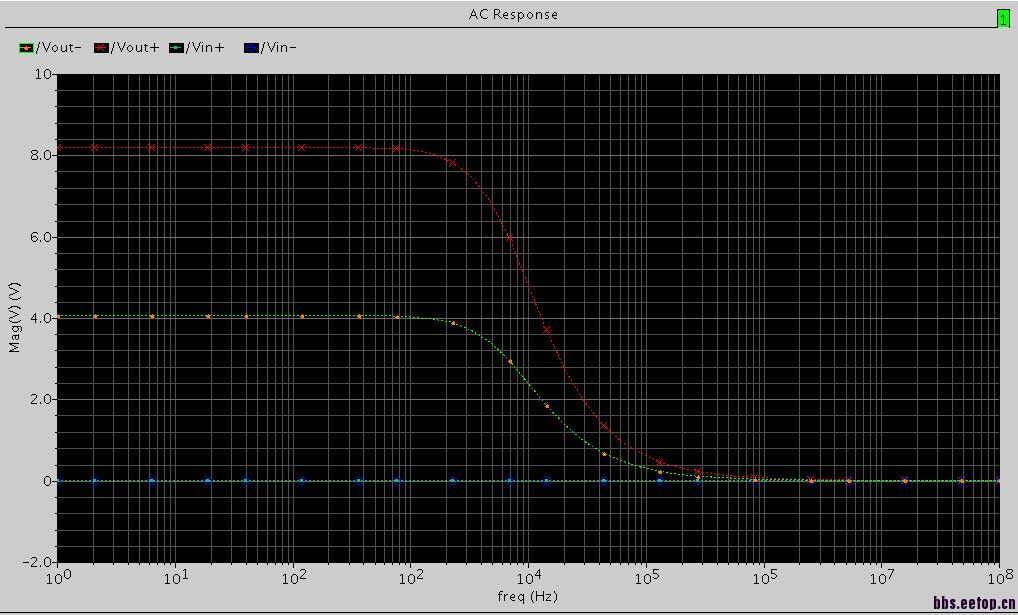

下面给出一个AC仿真时结果。差分小信号输入分别为+0.5mV和-0.5mV:
为什么仿真过程中也会出现这种情况呢?还请各位前辈和大牛指导。
下面给出一个AC仿真时结果。差分小信号输入分别为+0.5mV和-0.5mV:
为什么仿真过程中也会出现这种情况呢?还请各位前辈和大牛指导。
这个问题的原因已经找到了，问题在于输出共模电反馈出现了错误，导致了正反馈，从而输出不能收敛。
