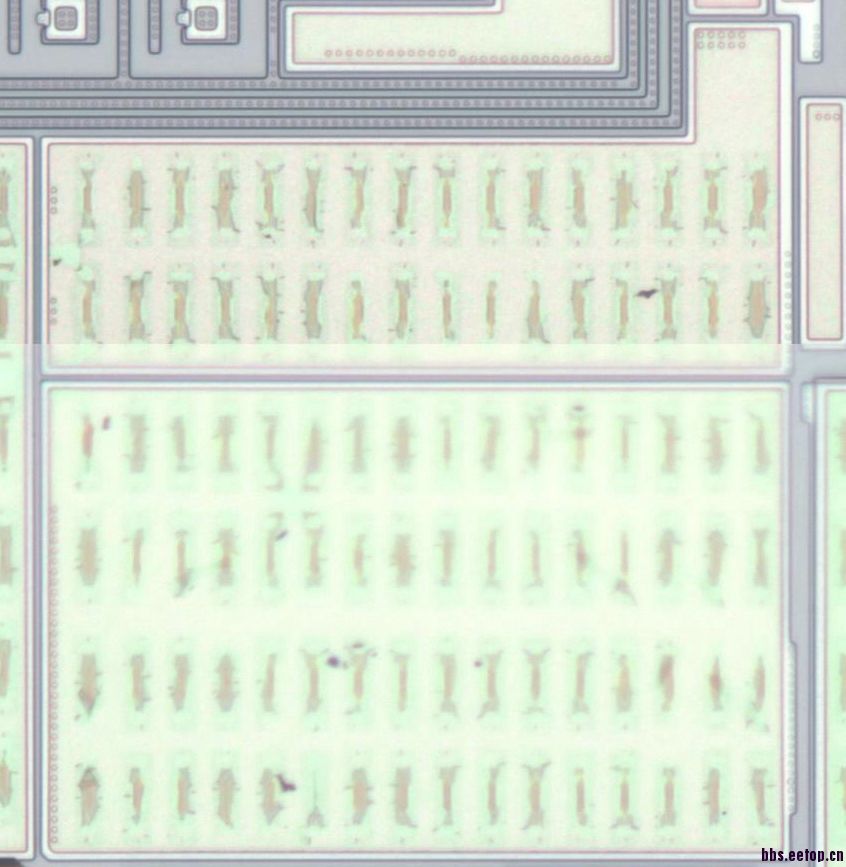

发现没见过的电阻，特来请教

染色层有吗?看看有无P扩散或者N扩散?

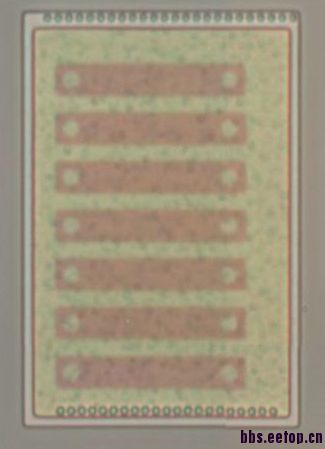

衬底无电阻的痕迹，这层PIP电容上的电阻没特别去染色

人家说了在PIP电容上，跟P+/N-有什么关系?
在PIP电容的上层，只有两种可能 poly或metal

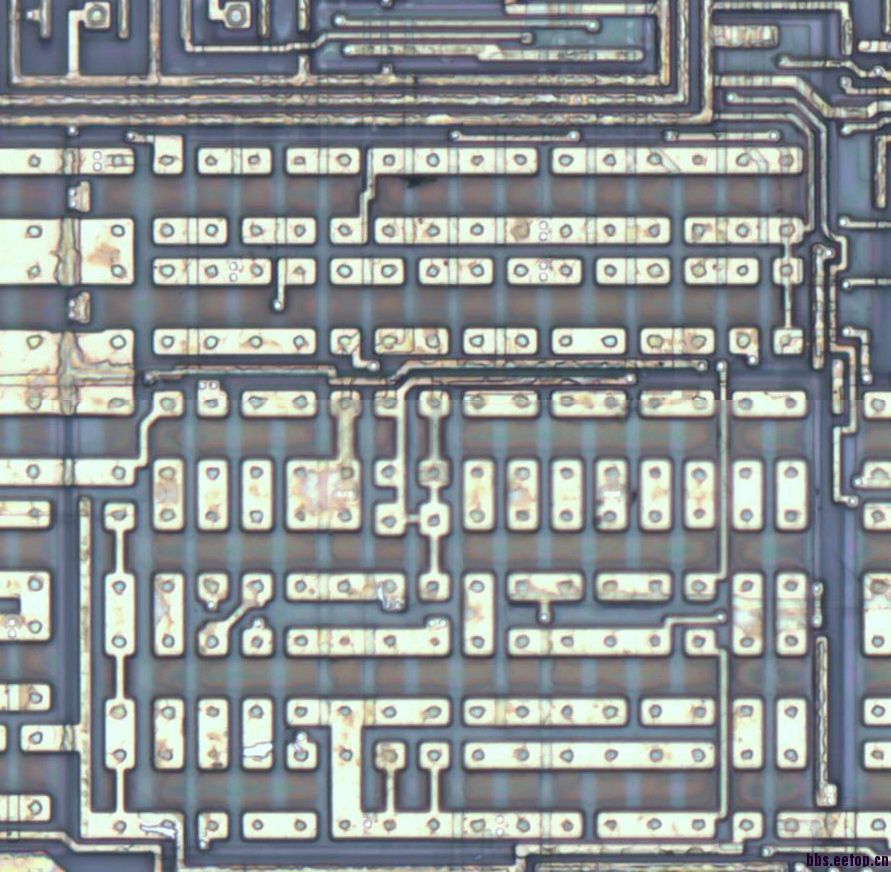

但是第二个photo里面出现M1(substrate pickup 和 PIP cap connection)
所以这应该不是metal了，感觉是类似poly或者合金的电阻材料
LTC有自己的工艺，所以像这种情况也不算太奇怪

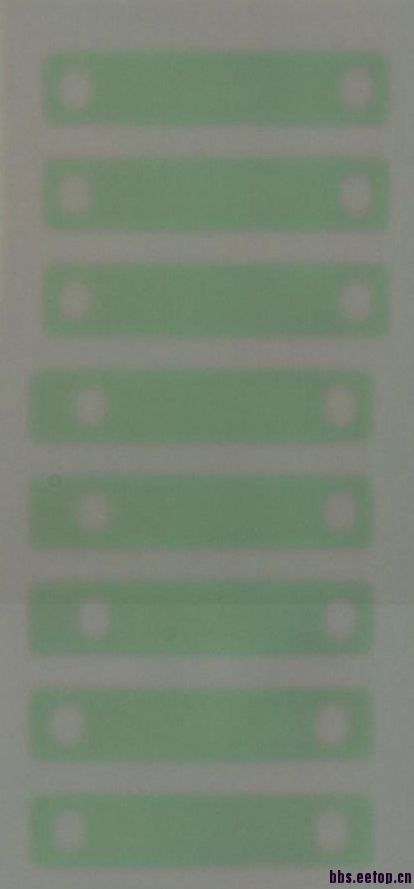

而且你发现没，电阻的连接都是大孔，跟普通的contact大小不一样

    哦，大牛分析的很有道理，还真没见过PIP上面放电阻，原先想着以为是小编一时笔误，写错了。

应该是薄膜电阻

Res。

现在还有用薄膜金属电阻工艺的吗?
我以为这种工艺在0.6之后就绝种了呢

多谢各位的指点！这种电阻还可以做在P衬底上，衬底的拍照没电阻的痕迹。

Thin Film Res-Low Temperature coefficient ,high accurate.

high resistance base metal such as SiCr, NiCr, or tungsten may be used to form resistors.

学习了！

    正确！
