如何调整VCO的输出信号的占空比为50%？

用的什么VCO?如果四级差分ring之类一般不该是问题。

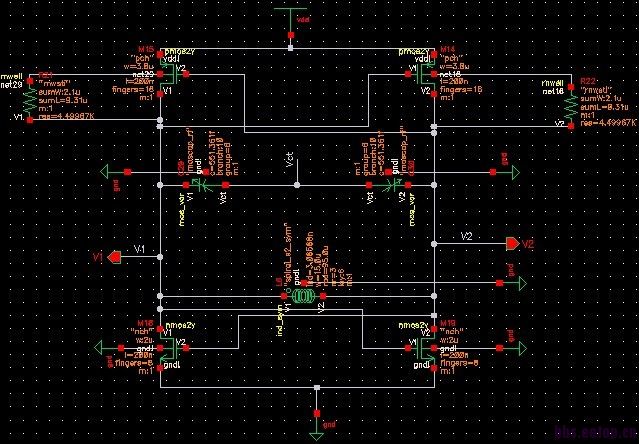

    用得LC的，图在下面：V1、V2是差分输出。

电路两个电阻的用途是什么?为什么直接和p管的衬底直接相连?调节p管的宽长比使他是n管的2到3倍

    这是同学设计的，说是容易起振

   往N阱里接电阻，感觉不是很合理。衬底信号一般都是要被屏蔽掉才行。

小编 我最近也在 学习 VCO 为什么 我和你差不多的电路 在hspice 仿真就是震荡不起来啊。急死了 。求指点。  能留个qq么?

    一般Pmos衬底接高电平吧，我接到vdd试试。

小编用的是什么工艺呢。

    你好，我需要用到VCO，但主要不做VCO，电路是从同学设计的，她也是从以前师姐那里拷的，你可以在eetop上搜索有关VCO的资料，应该很多的~

    TSMC 0.18

   能不能把cadence的这个电路文件发给我。邮箱761039096@qq.com  真的很需要啊。   我调了好多天的参数了纠结死了。就是振不起来。我用的也是TSMC 18的工艺库。 有点急用。  拜托了。

小编，拜托啦。 很急。  谢谢了

   是否使用.ic语句加载初始电压呢?这可能是VCO不能发生自振的原因
