求教一个关于calibre中DRC，出现的METAL1,2等density check提示
录入：edatop.com 阅读：

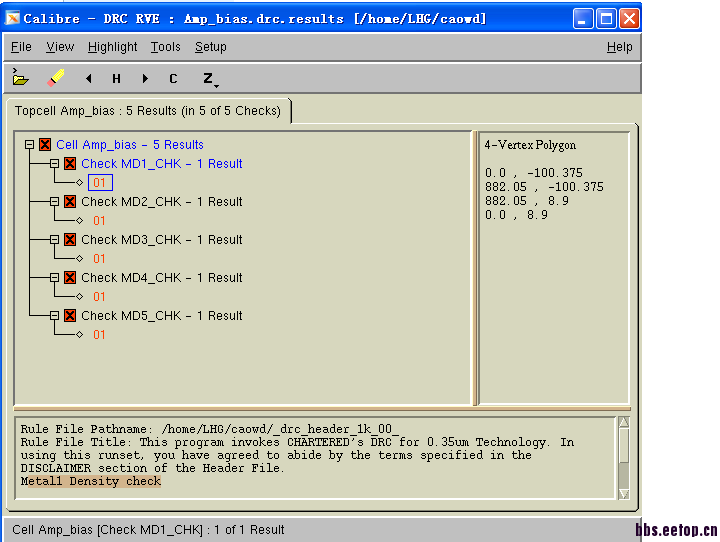

如图中所示，其他问题都解决了，就是这5个提示，不知是什么意思啊?希望大家帮我解决下啊
猜测金属密度不满足要求，不同pdk显示结果不一样。一般要求金属密度25%~70%。
我也看到你以前有发帖问这个问题，我的版图里没有用到metal4和5啊，金属密度在哪里可以查看呢
calibre运行目录下会有m1.txt或者类似的名字，里面有不同层的metal密度。另外，可以在做drc的时候不检查金属密度，这个在规则设置里面有。如果仅仅是画了个单元，而不是整个芯片，可以忽略金属密度error。另外，drc规则文件里一般也要求设置metal层数和工作电压的，不同工艺厂商的文件不同，自己仔细看下。也可能这个是别的错误引起的，仅仅这个截图看不出来...如果是金属密度报错，就按照上面说的解决。
