哪位大神能帮我分析下这两个3态门的优缺点吗，还有具体管子要取什么尺寸最好，
N管L最小0.35um，P最小0.3um。
N管L最小0.35um，P最小0.3um。

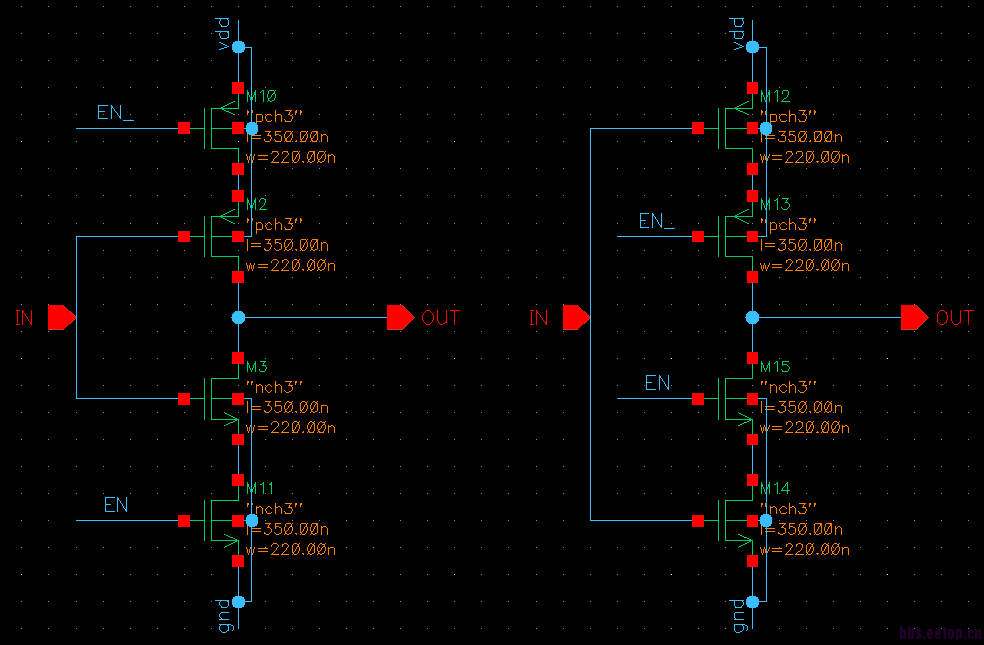

3态门
简单理解，如果管子尺寸相同，左边的速度快一些，右边的隔离好一些。欢迎补充。
能不能说的再清楚点，什么隔离?新手上路。
尺寸的话，似乎数字电路是L越小，工作速度会更快。
一般采用右边的
左边电路输入对输出干扰大一些吧，通过Cgd，输入和输出耦合；而右边电路的共源共栅管具有屏蔽隔离作用，干扰很小。还有右边电路输入电压范围会大一些吧。
一般采用右边的结构
谢谢！
谢谢详细讲解。
