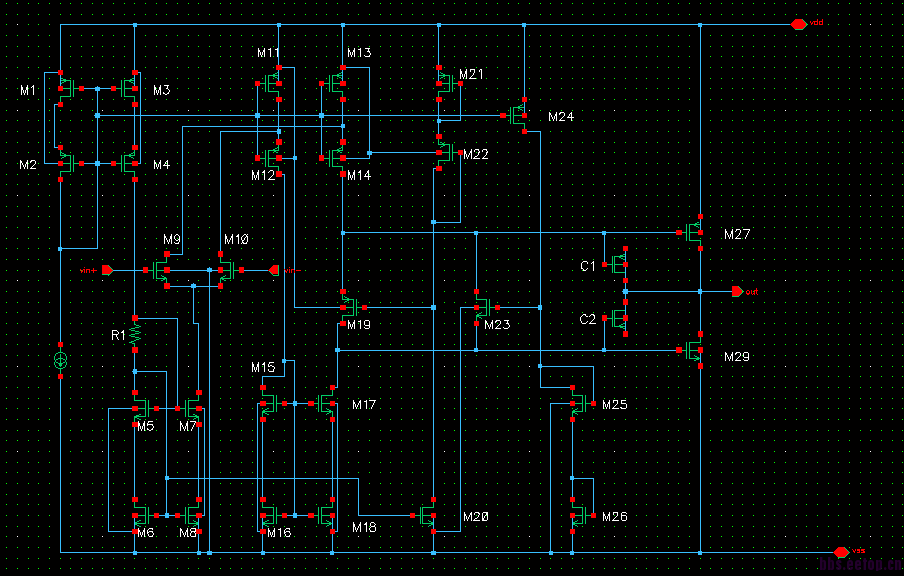

请问一下各位高手，谁能教教我这个图中的输出部分是如何实现轨到轨的?正负轨又是怎么回事?
目测不能够实现r2r，没有见过这种结构，你仿真一下试试
当输入共模变化时，M27和M29的栅电压会同时上升和下降，上升到一定时候，M29会进入深线性区，输出会被拉到接近VDD，下降的时候M27会进入深先行区，输出会接近VSS，电压的上升和下降是通过控制M19和M23的电流实现的。虽然怎么控制M19和M23的电流我没怎么看懂
这个结构难道不是传统的r2r结构吗?有差异吗（除了上面的电流源结构）?可以找hujising的书或者论文看看。
