交叉耦合振荡器疑问
录入：edatop.com 阅读：

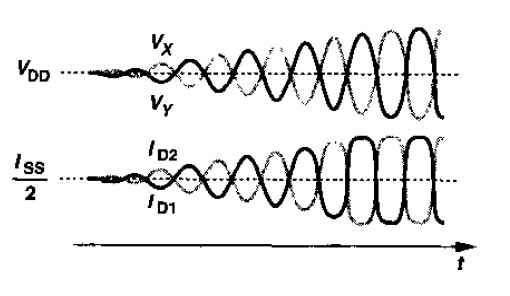

图一拉扎维P405的振荡器，如图二所示，Vx和Vy的电压会超过VDD，我有点不能理解：
1.为什么会超过VDD，不是电流等于0，最多就到VDD吗?
2.当Vx达到最低值，Vy达到最大值，在谐振频率点处，RLC回路表现出电阻Rp，这时理论上不是应该有个从Vy到VDD再到地的电流吗?这个电流不会一直稳定在ISS吗?为什么Vx会再升高，它是怎么升高的?
感觉小编是用DC的概念来理解AC的概念。
电感的存在，其神奇的作用，就是你疑问的源泉
个人的想法，不知道对不对
1.流过M1的电流基本上由LP提供，当VY变化时，流过M1的电流也变化，但是电感的特性会阻止通过其的电流发生变化，因此流过LP的电流没有M1的快，比如说M1的电流减少的比较快，因此，一部分LP的电流就会流入RP和CP，这就会导致VX大于VDD。
请问为什么流过M1的电流基本上由电感LP提供? 谢谢！
