与电源无关的电流镜有关的问题

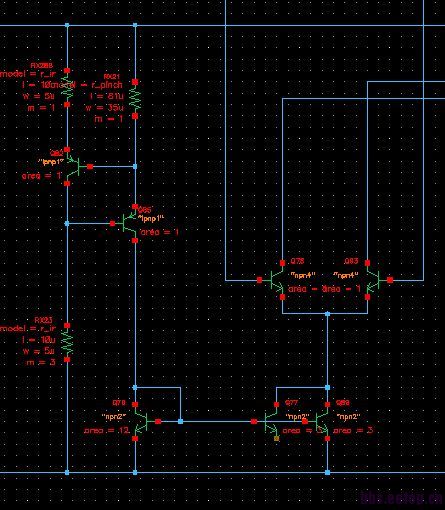

如图左边的部分，是一个与电源无关的电流镜，最左边支路的两个电阻是用来补偿温度系数的（和整个电路要实现的功能有关），目前Q65那个三极管是处在饱和区的，请问这样有什么隐患吗?就我目前的仿真结果来看，整个电路是可以正常工作的，但是这里我不大放心。

假设左边pnp管子Q1的基极为电压V1，流过发射极的电流为(VDD-V1-VBE1)/R1，
而流过集电极的电流为(V1-VBE2)/R2，好像这个电流是和VDD有关的啊?

是几乎与电源无关的电流，应该可以调整使其进入线性区。处在饱和区，静态点很不稳定。Q65的基极电压不能再高点么?

    这里的VDD是从另外一个变化的电源里稳压出来的，前面类似一个LDO的结构，所以VDD不怎么变化

    因为工作电压只有2V，若要Q65进入线性区，至少需要2.1V的的工作电压，但是若是改结构，温度又不好补偿了，纠结啊

    VDD就算变化很大，偏置电流也几乎不变。

你这个是什么电路?为何要电流温度系数很小的电流呢?电流变化对你有什么影响?振荡器?

    VDD变，电流是会变得，流过右边电阻电流的公式是{[（VDD-2VBE）/电阻]+VBE}/电阻，是跟VDD有关的

    一个带温度补偿的HALL开关，这里温度补偿的是磁场的反转点的温度系数

   I2= (VDD-(VDD-I1R1-VBE))/R2,I1随电源有一点变化，最后I2随电源变化很小，在"与电源无关电流范围内" 10%VDD变化，大约会引起电流1-0.5%变化。建议你先搞懂这个结构把。我还是觉得Q65可以线性工作

    I1随VDD变化挺大的（VCC-2VBE）/R1+R3

    关键在与I2，你可以仿真看看把

I1随电源的变化也是可调的

    我猜你说的那个结构是没有R1的结构，你看看是不是。

我现在就说你这个，除非你R1很大，我说了I1随电源变化是可调的，就是调R1

打酱油的，看看！

赞同小编的观点

    不明白，既然I1是随VDD变化的，公式里I2又和I1相关，怎么就与电源无关了，还有你说的“可调”是调什么?调电流?

左边两个PNP管形成了正反馈，，，可不可以把Q65改成npn管。这样也有利于减小最小工作电压

    两个PNP是负反馈。Q65换成npn才是正反馈
