大神帮忙分析下这两个电路啊
录入：edatop.com 阅读：
用在斩波放大器中，用于处理噪声和失调电压的。电路图看的不是太明白，求大神风帮忙分析一下！

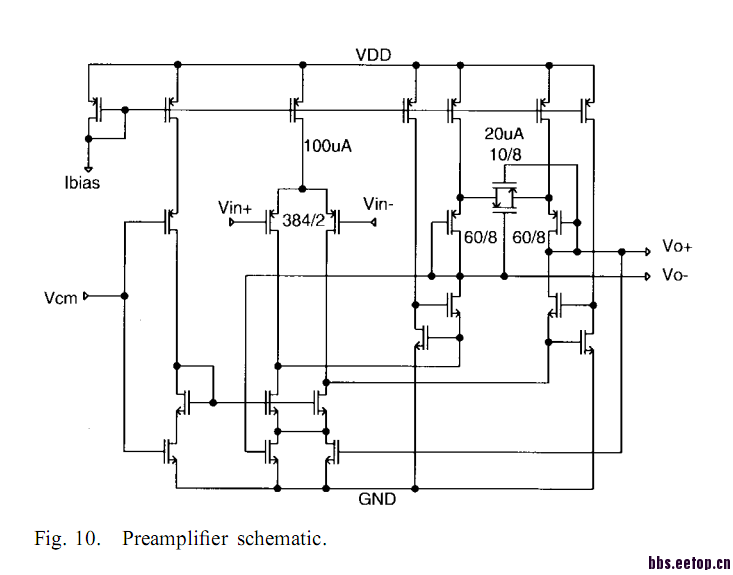

前端放大器
滤波电路
能否上传原文献，或者原文献的名字
看起来第一个是低增益ota，共模由底部的两个线性区mos电阻设置，cascode加了gain boost，右边上面等于用线性区mos电阻和二极管连接的mos做负载，左边产生偏置。不知道这个结构在整个电路里是如何使用，我猜是就这么直接使用，提供一个不太准的增益。第二个应该是gm-c 滤波器，输入级加入degenation电阻，看名字，似乎是那种可以同时产生low pass， bandpass效果的滤波器结构。学习了
