如何计算GBW？以及其他

1，比如有一个运放，有很多级，其中若干级工作在闭环状态下，若干级工作在开环状态下，那么就整个运放来说，它是工作在什么状态呢?
2，增益带宽积的含义是运放的中频增益和运放的带宽的乘积，但是书上计算增益带宽积的公式为什么是令闭环增益为1，然后计算出对应的频率，就得到增益带宽积了?
还说“电压增益为1时的频率上，就得到了GBW，这一表达式适用于所有的两级放大器”，why?

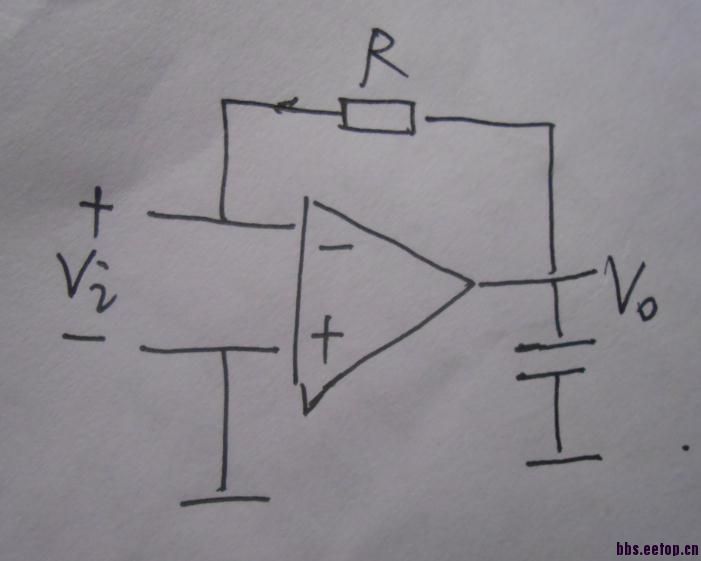

3，谁知道下面这幅图的电压增益怎么算啊?是不是不能这么画电路图啊?

1. 看一个运放工作在闭环还是开环，应该是看输入和输出有没有有组成环路，所以中间几级闭环应该影响不大；
2. 增益带宽积的定义是增益为1时的频率，在仿真时可以通过频响曲线看到，但在计算时，一般直接用增益乘以带宽就得到了，从字面就可以理解；
3. 可能我见得少，没见过你这种电路，但挺像同相或反相电路的，这个还是等其他高手来解答吧。

   第二张图估计我花错了，算了不纠结了

同问

1. 第一张图只是将2-stage opamp用两个局部的opamp来表示而已，实际上就整体来看它还是一个开环路的opamp。
2. 一个电路中若存在回馈的路径时，计算输入至输出的增益即可称为闭环路增益。并非回馈路径包覆在最外围才是。所以令闭环增益为1，然后计算出对应的频率是合理的。
另外，GBW的表达示在任何型态opamp都适用。但前题是在GBW的频率范围内只存在一个极点(pole)才可用中频增益和运放的带宽的乘积来近似。
不过phase-margin在45度以上时，通常带宽内只会有一个pole。

GBW大概有两个用处
看稳定性 --> Av=1
估计某个反馈系数下的带宽 --> Gain*主极点

估算GBW，适用于单极点电路
