数字模块前后仿真不一致
录入：edatop.com 阅读：

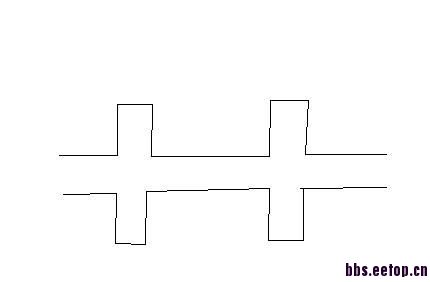

最近拿到反相出来的一个数字电路的版图（产生多相位时钟的），原理图也有，只是未经整理看起来非常乱，做LVS是通过的，但通过前后仿真发现，其中有几个端口产生的时钟相位恰好相反（如图，同一端口的前后仿真结果），请问这有可能是什么原因?还是第一次碰到LVS通过的情况下，前后仿真不一致。
脉冲间隔多长时间啊?会不会是因为LAYOUT延迟造成的
脉冲宽度约为20微妙吧，延迟怎么会造成反相，图中占空比为四分之一
有木有哪位碰到这个问题的?
已解决，port 与label不一致造成的！
