一个关于Buck的问题

录入：edatop.com 阅读：

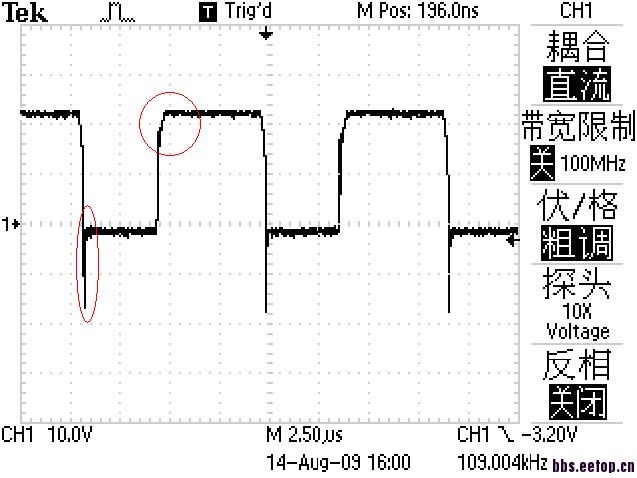

Buck开关瞬间电感与开关之间的节点Lx电压出现反向尖峰的原因是什么?这个图（图1）是采用PMOS 二极管作为开关的图,为什么只有向下的反向尖峰，没有向上的?
如果采用同步PWM控制的话(PMOS,NOMS开关)会产生如图2这样的正向的尖峰吗?

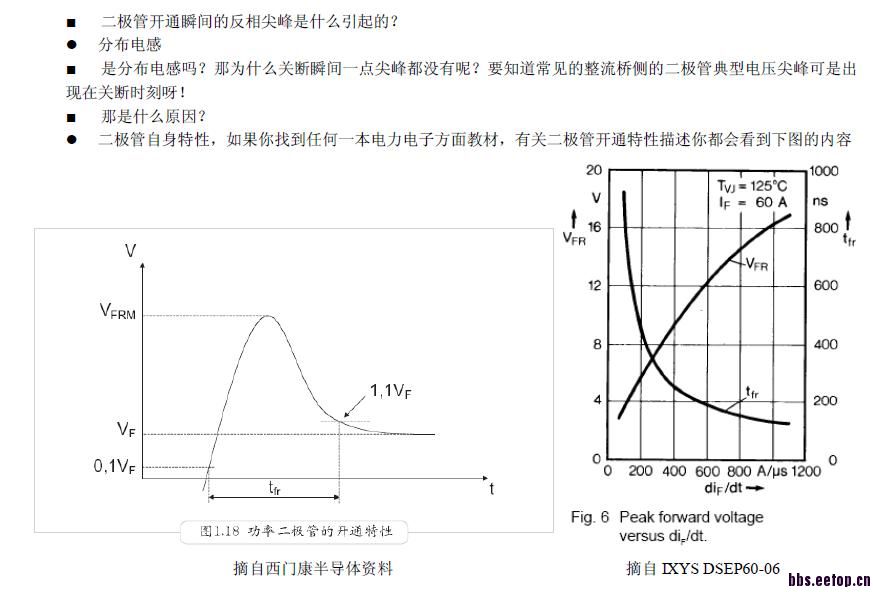

第一幅图，向下的尖峰是因为你的diode二级管由关断变为导通所需时间过长，使LX点电压被电感L拉低，通常到负压。

能给产生哪种波形，要看负载情况，是否会进入DCM模式。

我在想想，好久不动这块，有点生了

谢谢小编大驾！那如果采用同步控制CCM（这个貌似不太准确就是电感电流一直为正）的话, 下管NMOS寄生的Diode是不是也存在这种现象?

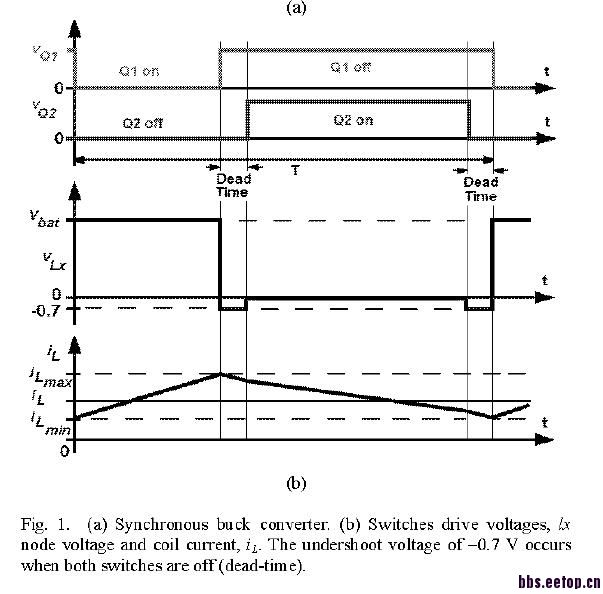

那个向下的尖峰由死区和过零比较共同控制

1.死区造成的就是下图这种情况吧?

2.在这过零比较是什么意思? 3.坛子里《基于BUCK 电路电压模式的反馈环路设计实例》是这样解释的。这个我看完不太明白。而且这个教程里这个向下的尖峰值随负载电流变化而变化不是-0.7这个定值.

过零比较是防止LX节点的负压，或者防止电流由输出电容倒灌回来

谢谢
