psrr仿真
录入：edatop.com 阅读：

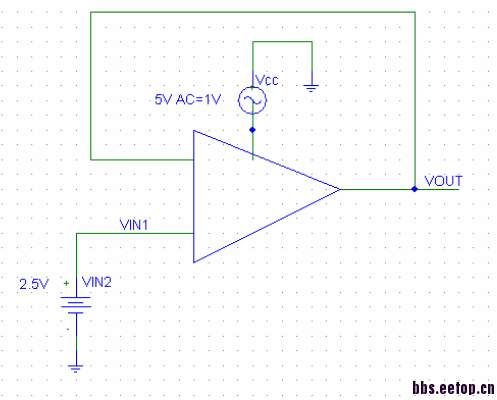

一个二级放大器用这个方法测psrr

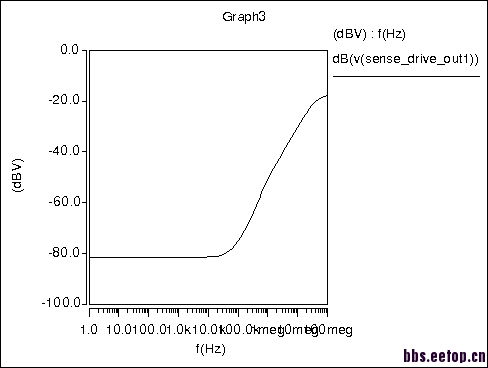

但是出来的图长得很奇怪，有谁能帮我看一下
但是出来的图长得很奇怪，有谁能帮我看一下
怪在哪?
PSRR不就是长这样吗?！...LOL
低频时reject的很好，高频不行，这图也太理想了吧，
我想到1GHz都有rejection...不过这是5V design, op-gain 大於80dB (1W)有可能
它为什么会是一个负值
难道你认为是正值?
PSRR的定义
啊！我忘了转换了，谢谢你
学习了
请问这二级运放是你设计的吗? 在100M的时候貌似PSRR都有30dB，请问你是怎么做到高频时候reject这么好的?
