LDO欠冲问题

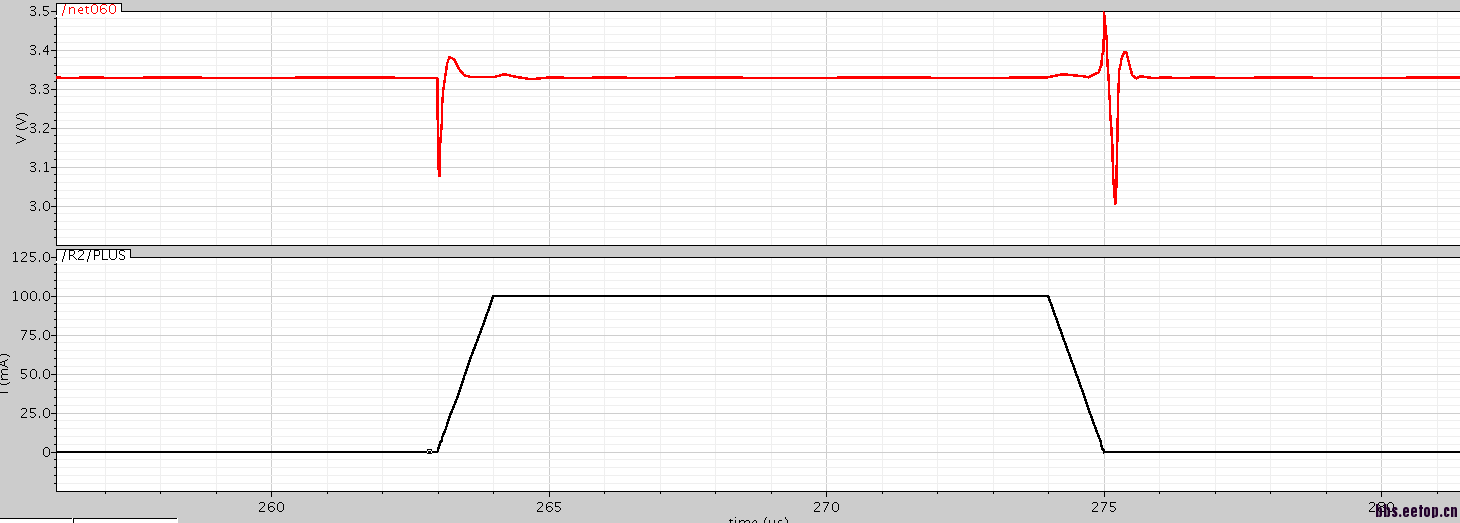

我现在再调一个Capacitorless LDO，仿真时遇到个奇怪问题：重载跳轻载时的欠冲大于轻载跳重载时的，下图所示，为瞬态特性：

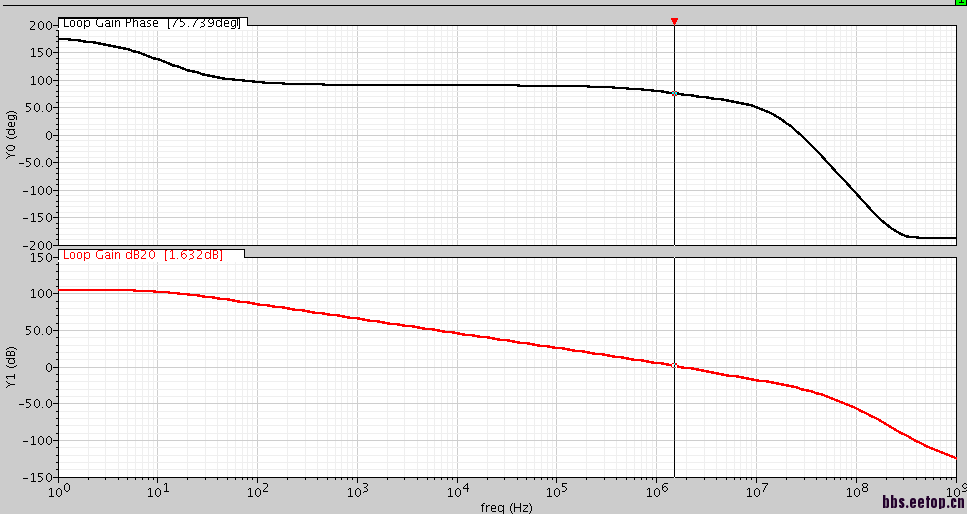

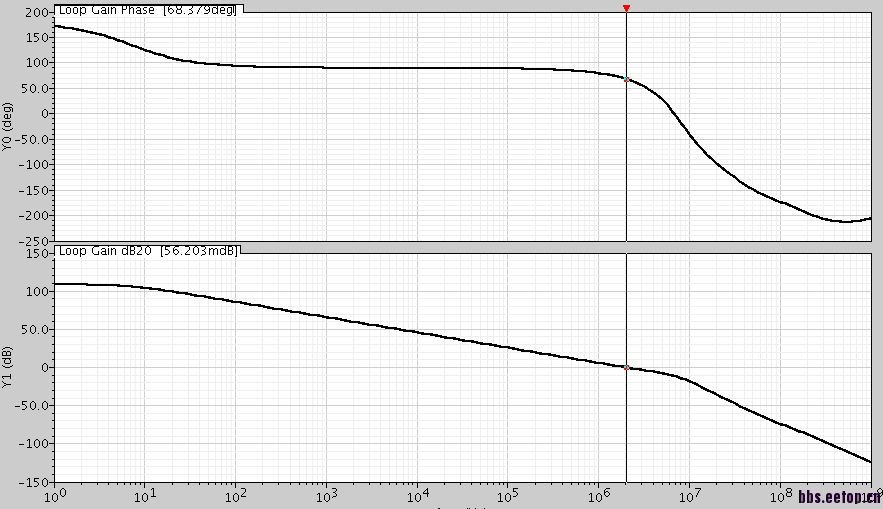

这样的原因应该是重载跳轻载时的过冲反馈后引起的欠冲，我的第一直觉是可能相位裕度不够，但仿真相位裕度都是没有问题的，轻载68，重载75.

自己是新手，不清楚产生这种情况的原因是什么?还请各位指点迷津，谢谢！

我假设你的LDO输出管是PMOS，然后前级OP是NMOS作驱动管，然后PMOS做电流负载。
那么你遇到的问题就是前级OP的SR不一样所导致的。
当PMOS管的电压需要上拉（从重loading到轻loading），是靠PMOS管提供的电流来驱动。这个电流是由电流源大小决定的，其SR不会大。另外一种情况是NMOS管下拉，其SR很大，所以可以快速反应。
其实这是一个大信号的过程，小信号ac仿真不能够说明问题。

好想法！不过应该是功率PMOS关断很快，打开较慢?
另外小编的重负载还存在过冲，看上去应该是50度左右（一般情况下）吧?

    谢谢xuriver2012 指点迷津，我的PMOS功率管的驱动是ClassAB的，刚检查了，ClassAB的工作点有些问题，导致SR不匹配。

这个做的很漂亮.

董怀鹏~这个名字好熟悉

   性能还是比较差，而且PSR差，路漫漫

   学长好

路过，学习

正好遇到这个问题，正好是学长发的贴

Class AB 可以解决这个问题

再mark 一个。
