VCO仿真参数扫描
录入：edatop.com 阅读：
VCO仿真参数扫描控制电vtune从0V~1.8V时，扫出的结果中Vtune=0.4V 时不振荡，但是单独把vtune=0.4做瞬态又是正常的

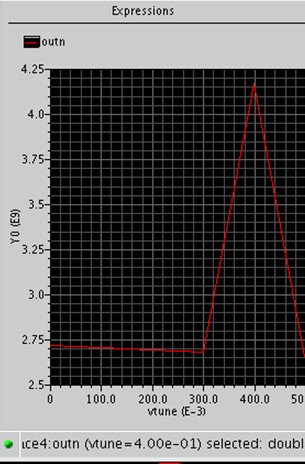

上图是参数扫描曲线和参数扫描时vtune=0.4V的输出

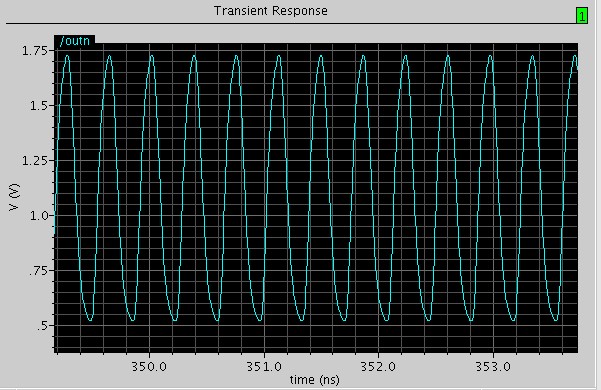

下图是单独在vtune=0.4V时做瞬态仿真的输出
上图是参数扫描曲线和参数扫描时vtune=0.4V的输出
下图是单独在vtune=0.4V时做瞬态仿真的输出
没人回答么?
buneng huanshurufa ,canshu saomiao he shuntai fangz suanfa shi bu yiyang de
是否起振有偶然性。
很可能是仿真器的问题，加上控制time step的option试试
你的波形怎样才可以在X轴上 上下对称，我每次仿真的时候也是波形在X轴上面，但是看论文很多都是一X轴对称
reduce simulation step size. It works
reduce simulation step size. It works
