求助：艾伦书关于两级开环比较器偏置的疑问？（有图）

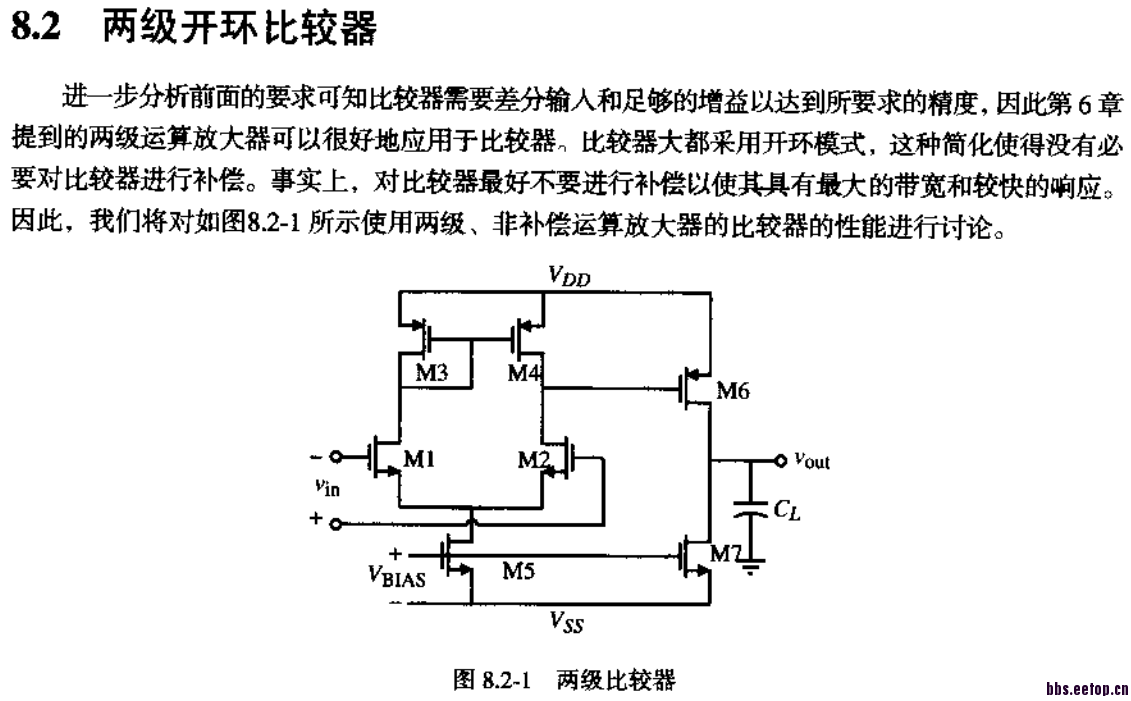

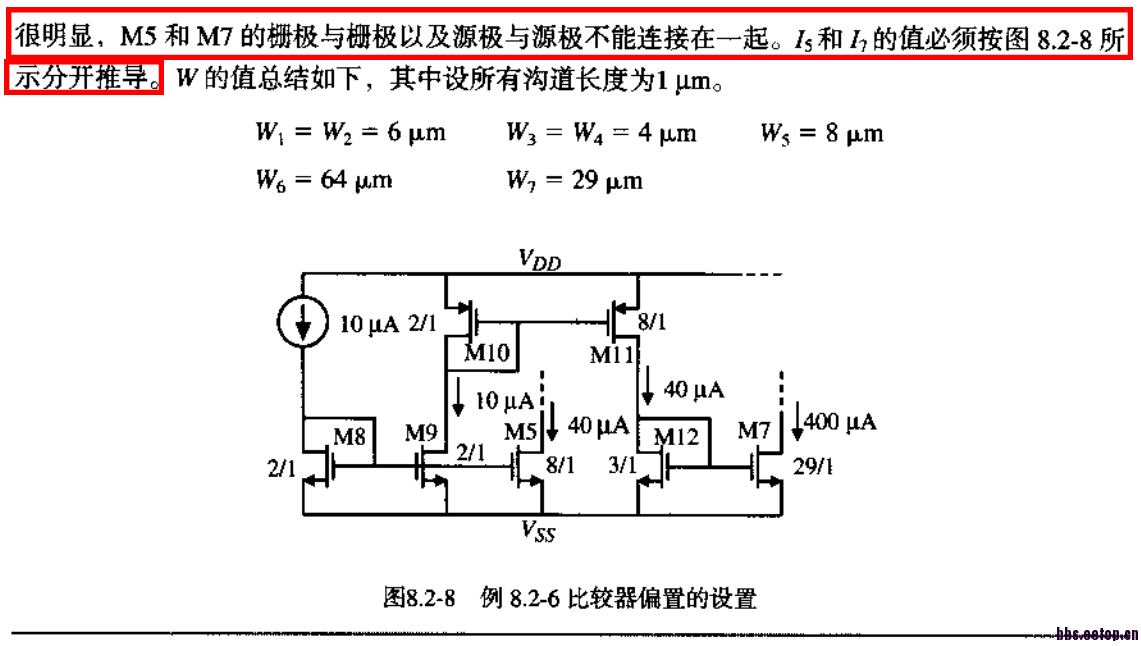

    艾伦的书上第373页，讲到两级开环比较器（图8.2-1）偏置（图8.2-8）的时候，用了一个“很明显”这个词，但是我看了很久还是看不懂为什么M5和M7之要这么多接出两路电流镜。有朋友能帮我指点一下吗?谢谢了！

maybe match better

我觉得主要是M5和M7设计的过驱动电压不同（M5：0.304V，M7：0.5V），导致不能M5和M7的栅极、源极直接相连，相连以后过驱动电压就相同了。因此采用分开的形式

slew rate concern...on the rising side...

maybe，thank you ！

你这个过驱动电压是书上的吗?我再去仔细看看，多谢了！

thank you ！
could you give me more information ！

我觉得没特殊要求的话可以连在一起呀

一个是尾电流~一个是负载~你觉得两个栅极不能接一起是什么原因呢?

   是书上的

    我翻了下书，没有说M5和M7的栅极和源极不能连接在一起啊，英文原版书上也没说吧

我截的图是艾伦书上的，你的书上难道没有这个图和文字说明吗?

奇怪，没有特殊原因可以连在一起的啊

现在这个结构，输出上升时有效驱动电流是上下两管电流之差，因为下边管子栅极连在了固定电压。不是不能连在一起，是分开比较好，艾伦把它们分开后演变成了另外一个结构。

    我的是第二版的啊，是连在一起的啊，而且我看了下英文电子版的，也是连在一起的，设计的时候基本上都是连在一起的

你看373页的习题。之前的结构的确都没提到这点，但是在后面说到具体设计时，就说明了。

    好吧，我的书估计和你的不是一个版本，373页没有你说的图
