求大牛帮忙看下这个放大器啊，有两个地方不太懂
录入：edatop.com 阅读：

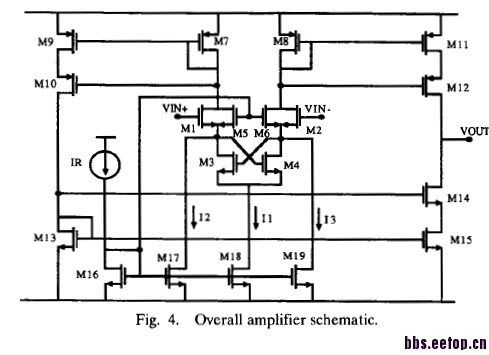

这是一个increased input transconduction 电路，input mos operates in weak invertion ，两点不太明白电流镜M7、M9、M10（M8、M11、M13）怎么工作的?还有就是M5和M6的作用，论文说是M5、M6 for overdrive，为了避免输入级出现闩锁。不太懂
有 paper嘛
第一个问题，在论坛里搜Wilson电流镜。
第二个问题，仅从你的描述无法判断，可能是防止大信号是，input一边电流为0,影响电路速度
M5和M6 的G和电流镜的G是一样的，有点奇怪
正解，不过我就是在担心M5、M6的栅极工作点，需要跟输入匹配吗?在正常小信号时，M3的漏极电流会不会太大啊（它是M1的2倍啊）?。在输入的一端出现大信号摆幅时，会使得M3或M4的源级电位很低，导致M18进入线性区，即所谓的过驱动使得带负电阻的输入级闩锁。
sansen的书里摘出来的?
是的，下载的论文看的
M7、M9、M10 self-cascode current mirror，
