求教反相器问题
录入：edatop.com 阅读：

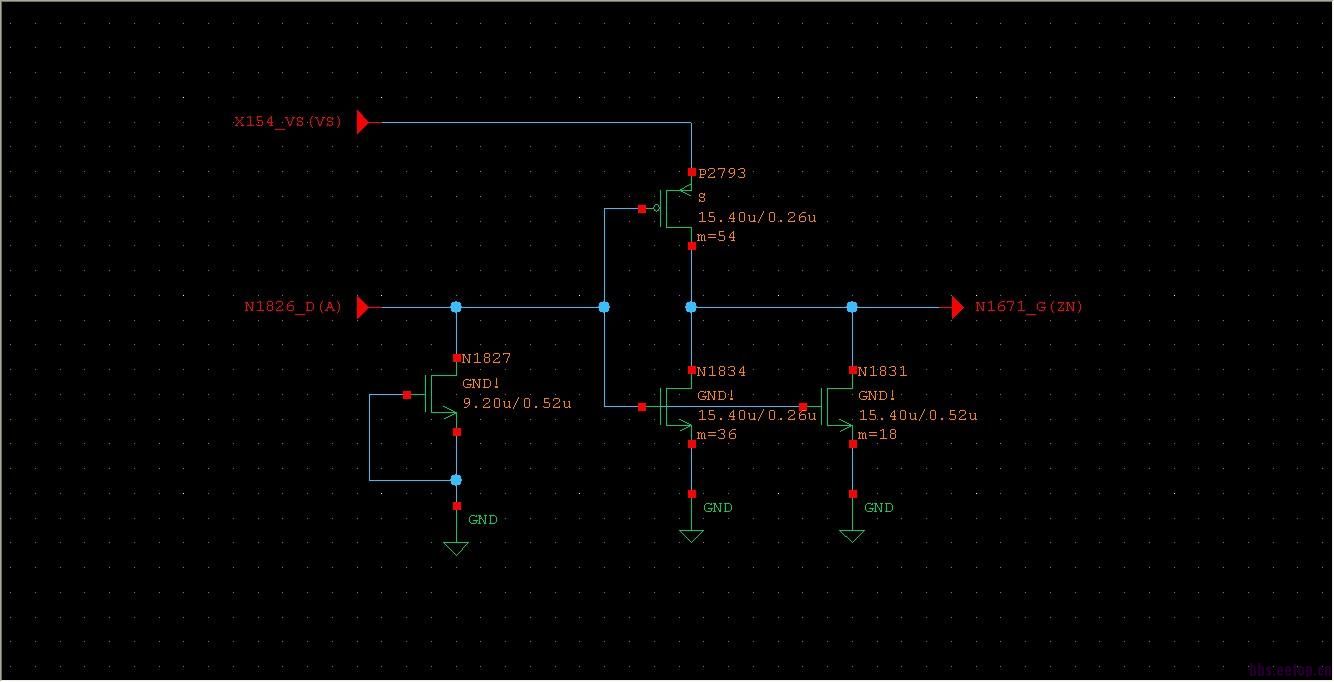

求教各位：下面的N管为什么分开两个画?还要L长度不同?前面那个二极管做什么用啊?岂不是增加前面负载?反相器
esd吧
能具体说说吗?
内部电路用的还是IO上用的?IO上用的话可能是ESD的作用！
推测前面的是ESD，后面的只是配合版图修改电路，极大可能是缩小版图面积拆分了nmos管，跑LVS需要
输入是芯片内部，输出是驱动一个内部的功率管栅极，这个功率管是接外面的
我看了版图，和版图无关，电路多处用了这个结构。我感觉是设计者精细安排的。如果拆分，不需要改变L值。这里面一定有玄机！
觉得分开，容易调有效长宽比。
输入端那个确实是ESD，以前见到过
